阀门结构与零部件术语
阀门结构与零部件术语
阀体(body)
与管道直接连接,并控制介质流通的阀门主要零件。
阀盖(bonnet,cover,cap,lid)
与阀体相连并与阀体构成压力腔的主要零件。
支架(Yoke)
在阀盖或阀体上，用于支承传动机构或阀杆螺母的零件。
启闭件(Disc)
用于截断或调节介质流动的零件的统称,如闸阀的闸板，球阀的球体等。
闸板——闸阀中的启闭件，其型式有单闸板、双闸板、弹性闸板等。
蝶板——蝶阀中的启闭件。
球体——球阀中的启闭件。
密封面(Sealing face)
启闭件与阀座(或阀体)紧密结合，起密封作用的两个接触面。
阀座
安装在阀体上与启闭件组成密封副的零件。
填料函(stuffing box)
在阀盖(或阀体)上，充满填料，用来阻止介质由阀杆处泄漏的一种结构。
填料(Packing)
装入填料函中，阻止介质从阀杆处泄漏的填充物。
填料压盖(Gland)
用以压紧填料达到密封的零件。
阀杆(Stem)
将启闭力传递到启闭件上的主要零件。
阀杆螺母(Stem nut)
与阀杆螺纹构成运动副的零件。
上密封(Back seat)
当阀门全开时，阻止介质向填料函处渗透的一种密封结构。
阀体、阀盖、支架通过螺栓联接而成
阀体与支架通过螺栓联接 阀盖与支架采取一体式结构
电动装置(Electric actuator)
用电力启闭或调节阀门的驱动装置，亦称电动执行机构。
电动装置安装示例 电动装置
阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
操作力矩是选择阀门电动装置的最主要参数，电动装置输出力矩应为阀门操作最大力矩的1．2～1．5倍。
气动装置(Pneumatic actuator)
用气力启闭或调节阀门的驱动装置，亦称气动执行机构。
液动装置(Hydrauic actuator)
用液压力启闭或调节阀门的驱动装置，亦称液动执行机构。

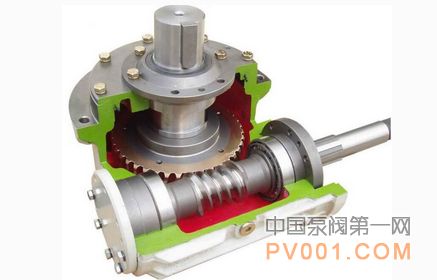

蜗杆传动装置(Worm gear actuator)
用蜗轮蜗杆机构启闭或调节阀门的驱动装置。
圆锥齿轮传动装置(Conical gear actuator)
用圆锥齿轮机构启闭或调节阀门的驱动装置，亦称伞齿轮传动。
圆柱齿轮传动装置(Conical gear actuator)
用圆柱齿轮机构启闭或调节阀门的驱动装置，亦称正齿轮传动。
