| 公司名： | 永嘉县汇金自控阀门有限公司 |
| 联系人： | 黄文勇(先生) |
| 电话： | 0577-18905955254 |
| 手机： | 18905955254 (打电话请说明在"中国泵阀制造网"看到享优惠) |
| 传真： | 86-0577-67318887 |
| 地址： | 浙江温州 永嘉县瓯北镇塘头村大浃 |
| 邮编： |

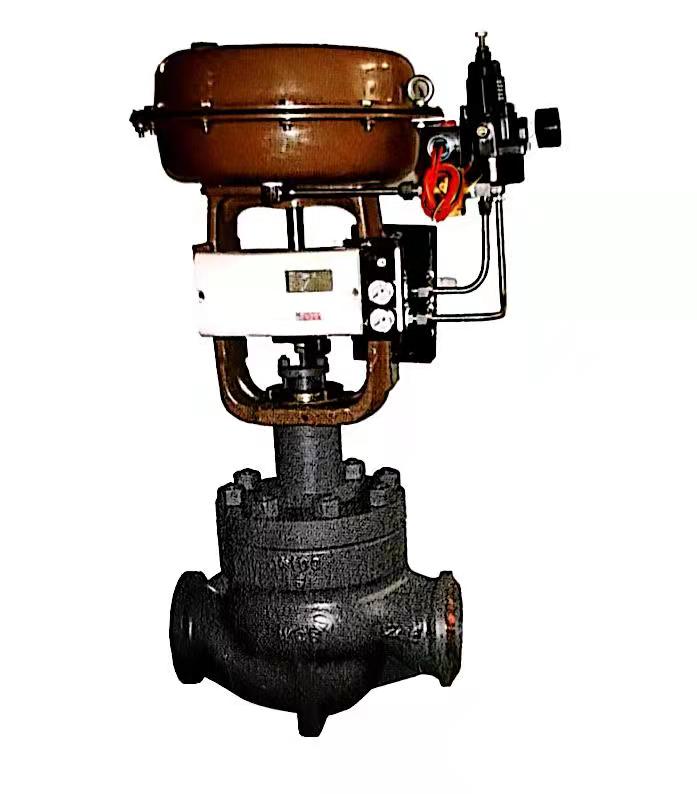

| 阀体型式 | 单座铸造球型阀 | |
|---|---|---|
| 公称通径 | 25、40、50、80mm | |
| 公称压力 | ANSI 900、1500、2500；JIS 63K | |
| 连接型式 | 密封面型式 | RF、RJ |
| 法兰标准 | JIS B2201-1984、ANSI B16.5-1981等 | |
| 焊接标准 | 嵌接焊SW(40~80mm) 对接焊BW(80mm) | |
| 材料 | 碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 | |
| 上阀盖 | 常温型 | -5～+230℃ |
| 伸长I型 | +230～+566℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | 石棉编织填料、石墨填料 | |
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 等百分比特性、线性特性 |
| 材料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等 |
| 执行器型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|---|---|
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型) |
| 供气压力 | 260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型) |
| 气源接口 | RC1/4"(HA、VA型)、RC1/2"(VP型) |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|---|---|---|
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| 可调范围 | 50：1 | |
| 公称通径DN(mm) | 25、40、50、80mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 结构长度 |
由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为 您提供完整的图纸及技术资料。 |
||||||||||
| 阀体高度 | |||||||||||
| 执行器高度 | |||||||||||
