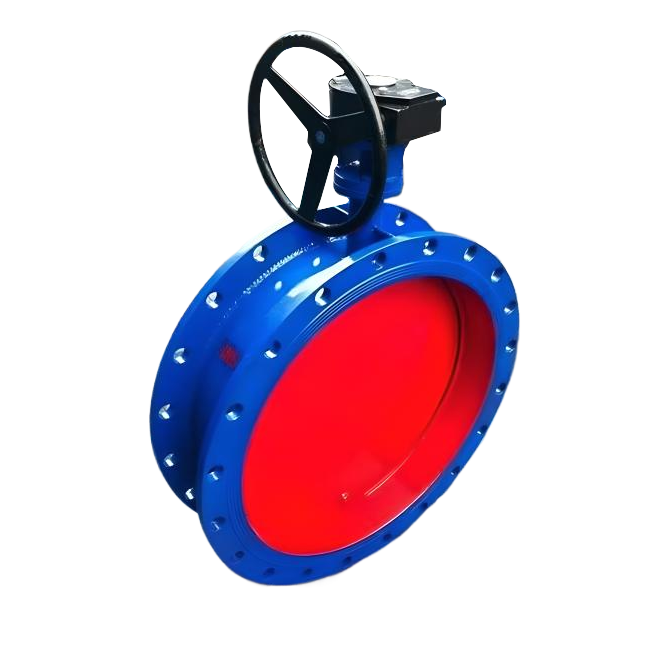

一、D341W通风蝶阀产品概述

D341W通风蝶阀是一种法兰连接，蜗轮驱动，密封圈与阀体材料相同的蝶阀，其采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。

D341W通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风以及环保工程的含尘冷风或热风气体管道中作为气体介质调节流量或切断装置。

二、D341W通风蝶阀主要零件部件材料表

序号	零件名称	材料名称
1	阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
2	蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
3	密封圈	与阀体相同
4	阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
5	填料	氟塑料、柔性石墨

三、D341W通风蝶阀主要性能参数表

公称通径DN(mm)		50～2000
公称压力PN(MPa)		0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
	密封试验	≤1%泄漏量
适用介质	煤气、含尘气体、烟道气等。

四、D341W通风蝶阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)									参考值(kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H0	A	B	D	D1	D2	n-d	参考值(kg)
0.05-0.25	50	108	70	286	125	193	140	110	88	4-18	14
	65	112	80	306	125	193	160	130	108	4-18	15
	80	114	95	334	125	193	190	150	124	4-18	17
	100	127	105	354	125	193	210	170	144	4-18	20
	125	140	120	384	125	193	240	200	174	8-18	25
	150	140	132	409	125	193	265	225	199	8-18	29
	200	152	160	593	165	183	320	280	254	8-18	47
	250	165	187	650	165	283	375	335	309	12-18	67
	300	178	220	715	165	283	440	395	363	12-22	78
	350	190	245	814	175	334	490	445	413	12-22	96
	400	216	270	863	175	334	540	495	463	16-22	130
	450	222	297	918	175	334	595	550	518	16-22	142
	500	229	322	1016	210	425	645	600	568	20-22	191
	600	267	377	1128	210	425	755	705	667	20-26	230
	700	292	430	1233	210	425	860	810	772	24-26	250
	800	318	487	1344	210	425	975	920	878	24-30	320
	900	330	537	1560	320	620	1075	1020	978	24-30	410
	1000	410	587	1660	320	620	1175	1120	1078	28-30	510
	1200	470	687	1890	320	620	1375	1320	1280	32-30	720
	1400	530	760	2670	575	714	1575	1520	1480	36-30	1270
	1600	600	895	2810	575	714	1790	1730	1690	40-30	1730
	1800	670	995	3020	575	714	1990	1930	1890	44-30	2750
	2000	760	1095	3220	656	810	2190	2130	2090	48-30	3050
0.6	50	108	70	286	125	193	140	110	88	4-14	14
	65	112	80	306	125	193	160	130	108	4-14	15
	80	114	95	334	125	193	190	150	124	4-18	17
	100	127	105	354	125	193	210	170	144	4-18	20
	125	140	120	384	125	193	240	200	174	8-18	25
	150	140	132	409	125	193	265	225	199	8-18	29
	200	152	160	593	165	183	320	280	254	8-18	47
	250	165	187	650	165	283	375	335	309	12-18	67
	300	178	220	715	165	283	440	395	363	12-22	78
	350	190	245	814	175	334	490	445	413	12-22	96
	400	216	270	863	175	334	540	495	463	16-22	130
	450	222	297	918	175	334	595	550	518	16-22	142
	500	229	322	1016	210	425	645	600	568	20-22	191
	600	267	377	1128	210	425	755	705	667	20-26	230
	700	292	430	1233	210	425	860	810	772	24-26	250
	800	318	487	1344	210	425	975	920	878	24-30	320
	900	330	537	1560	320	620	1075	1020	978	24-30	410
	1000	410	587	1660	320	620	1175	1120	1078	28-30	510
	1200	470	687	1890	320	620	1405	1340	1295	32-33	720
	1400	530	760	2670	575	714	1630	1560	1510	36-36	1270
	1600	600	895	2810	575	714	1830	1760	1710	40-36	1730
	1800	670	995	3020	575	714	2045	1970	1918	44-39	2750
	2000	760	1095	3220	656	810	2265	2180	2125	48-42	3050

五、D341W通风蝶阀主要结构图
