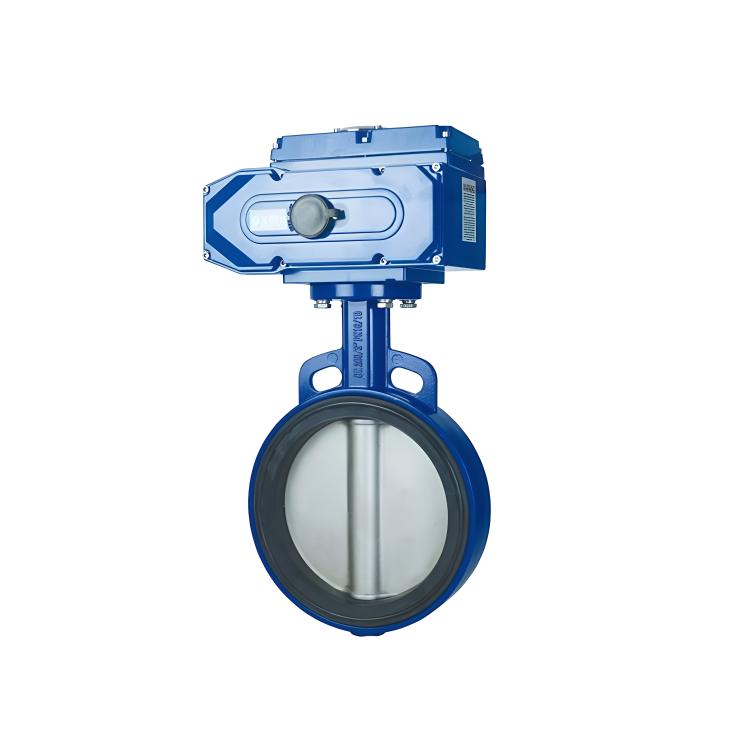

电动衬胶蝶阀的蝶板安装于管道的直径方向。在电动衬胶蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0~90之间，旋转到90时，蝶阀处于全开状态。电动衬胶蝶阀在管道中一般应当水平安装。

电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

电动衬胶蝶阀的特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

阀体形式：直通铸造阀

公称通径：DN50～1200mm

公称压力：PN0.6、1.0、1.6 MPa

连接形式：法兰式、对夹式

执行机构：开关型、调节型、无源触点型、开度信号型
