产品参数

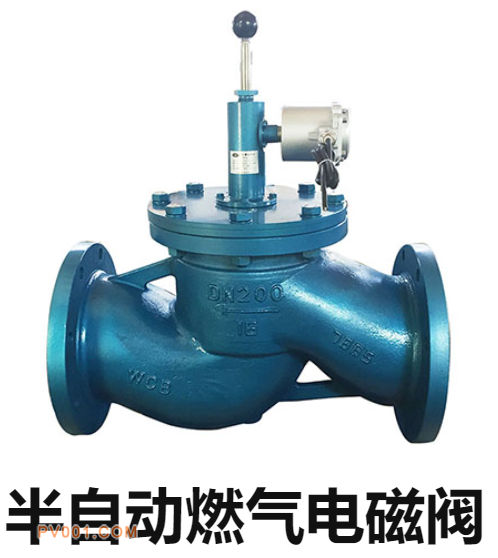

半自动燃气电磁阀产品概述

1)主阀内设有主阀瓣和内旁通付阀瓣。

  2)传感器由气动薄膜、撞块和压力设定弹簧等组成。

  3)脱扣机构由凸轮和三个脱扣臂组成，另设有手动关闭旋钮。

  4)当信号压力失常，超过或低于压力设定值时，传感器气动薄膜带动撞块移动，

  5)使脱扣机构动作，从而使主阀迅速关闭。

切断阀的整机维护周期可比同条件下使用的调压器延长1~2倍，日常检查可利用手动关启旋钮来判断其灵敏与否。

半自动燃气电磁阀应用范围:

YHAQ系列燃气安全世断阀适用于天然气、人工煤气、液化气，以及其它无腐蚀气体的输配系统中作为超压或失压安全保护装置。

  1)本切断阀无需加能源，利用管网自身压力即可操纵

  2)动作精度高，响应速度快

  3)能在较脏的气体介质中正常工作

  4)安装、调试、操作、维护均较为简便。

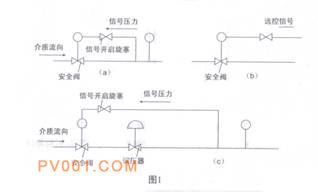

  YHAQ系列安全切断阀可对主管压力直接监控【如图1(a)】，也可对系统的通断实行远控【如图1(b)】，一般常用于对气体压力调压器的工作情况进行监控【如图1(c)】。

半自动燃气电磁阀型号编制说明

  YH A Q -

  公称通径尺寸

  安全切断阀

  品牌

半自动燃气电磁阀主要技术参数

  1、工作压力：p≤1.6MPa

  2、动作压力范围：<1KPa~1.2MPa(划分五个等级)

  3、工作介质：燃气或其它无腐蚀性气体

  4、工作温度：-20~60℃

  5、通径系列：DN50、DN80、DN100、DN150、DN200、DN300

半自动燃气电磁阀主要结构尺寸

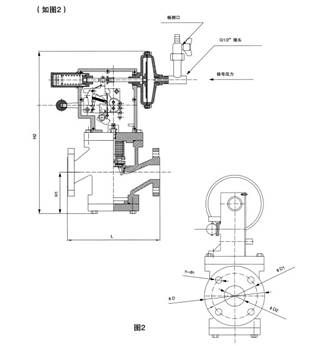

  YHAQ型燃气安全切断阀由主阀、脱扣机构、传感器组成，主要结构

  尺寸见图2及表1

表1

代号 规格	L	H1	H2	D	D1	D2	n	dn
THAQ-50	254	112	460	165	125	50	4	17.5
THAQ-80	280	135	490	200	160	80	8	17.5
THAQ-100	350	155	550	220	180	100	8	18
THAQ-150	450	215	650	285	240	150	8	22
THAQ-200	450	220	680	340	295	200	12	22
THAQ-300	580	300	680	460	410	250	12	22
THAQ-350	640	320	700	500	480	260	12	22
