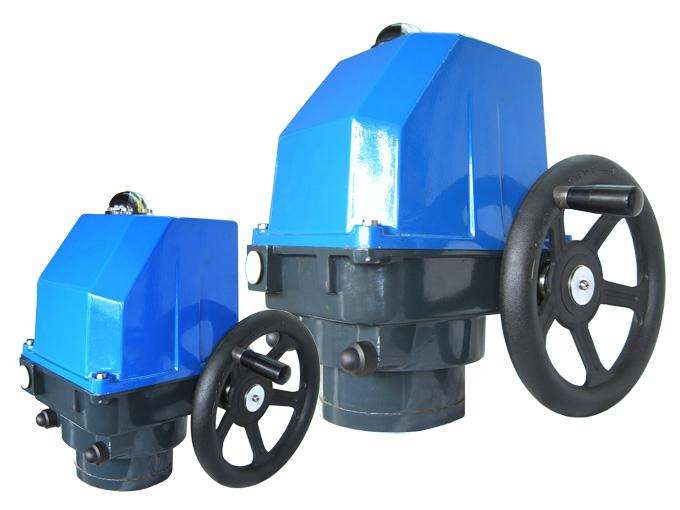

产品结构
PSQ角行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成，电机做为连接两隔离部分的中间部件。电机转矩通过主齿轮传送到行星齿轮，主齿轮驱动行星齿轮带动中空的齿轮。中空齿轮比二级齿轮少三个齿，因此可以由行星齿轮驱动，行星齿轮转一周中空齿轮转动三个齿，行星齿轮的外部始终啮合一个蜗杆齿轮，运行时也不分开，这种设计使电机在故障或阀门转矩意外增加时可直接通过手轮进行手动控制。

执行机构有两个螺纹止档机构限位，也有两限位开关来实现电限位，每个转向的行程范围可以通过限位开关的位置来控制，阀门开度由一个凸起的显示器指示，独特的转矩开关可调整从50%-100%的最大转矩，实现转矩保护，以防止阀门被卡死时造成的阀杆损坏

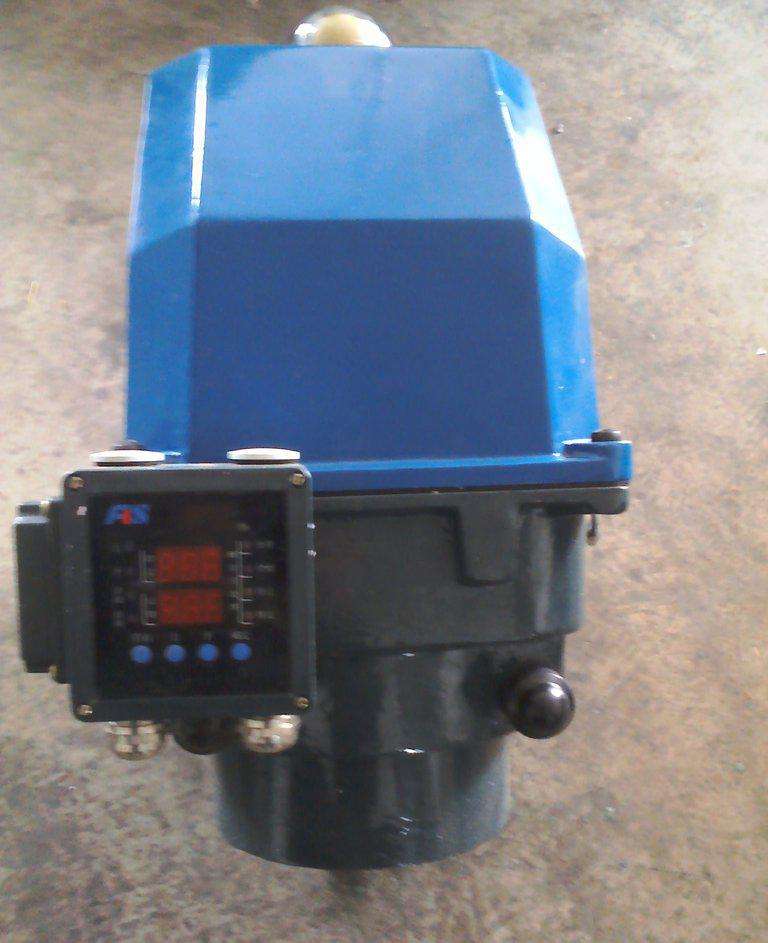

PSQ-1002角行程执行机构智能控制器PSAP4
PSAP4为PS电动执行机构配套的智能比例式伺服电路，采用SMT工艺技术，具有体积小，可靠性高等特点。该电路将控制电动执行机构4-20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制执行机构的开或关动作，使执行机构位置与输入信号平衡。
PSAP4在实现执行机构随输入4-20mA信号动作的同时，还向系统提供一组与工作电源、输入信号相隔离的4-20mA位置信号。
PSAP4能方便地调整执行机构的起始位置和行程；可以方便地实现正/反作用的切换；设置当输入信号出现故障时执行机构置为全开、全关或保持状态。
PSQ-1002角行程执行机构工作原理
位置信号变换电路将反映执行机构位置的1000欧三线滑线电阻信号的变化情况转为4-20mA。控制输入与位置信号同时送到偏差放大器进行比较，比较结果控制固态开关的通断，实现对执行机构的开或关控制。根据控制要求调整灵敏度，可以改变跟踪精度和消除因机械惯性可能产生的振荡。
