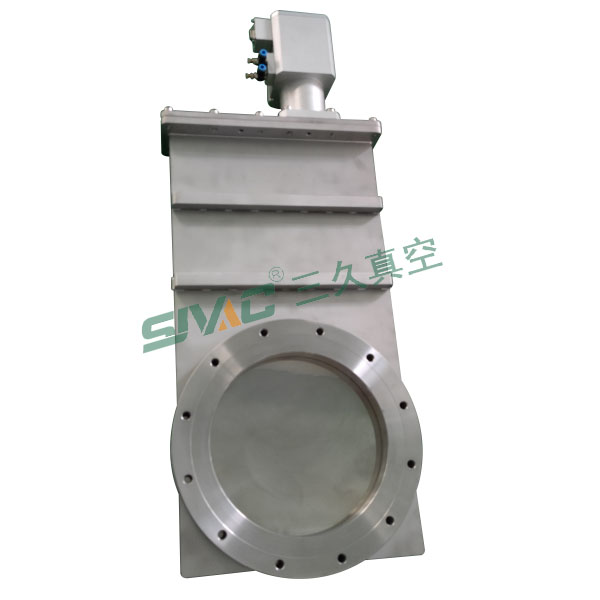

CCQ 304不锈钢气动超高真空法兰插板阀
通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
| 适用范围 | 10^5～1.3×10^-7Pa（DN≤200） |
| 阀门漏率 | ≤1.3×10-8Pa.L/S.(DN≤200） |
| 适用温度 | -30℃～+150℃ |
| 连接形式 | 法兰连接 |
| 主要零件材质 | 阀体、阀板均为304不锈钢 |
|
|
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
| Model（型号） | DN | A | H | D | Do | D1 | D2 | L | L1 | |
| CCQ=25 | 25 | 50 | 80 | 60 | 47 | 39 | 34 | 314 | 140 | |
| CCQ=50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 415 | 125 | |
| CCQ=63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 490 | 192 | |
| CCQ-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 510 | 220 | |
| CCQ-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 550 | 267 | |
| CCQ-150 | 150 | 70 | 200 | 202 | 181 | 171.4 | 166 | 730 | 350 | |
| CCQ-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 880 | 424 |
CCQ 304不锈钢气动超高真空法兰插板阀以其零泄露、高能效、长寿命为核心。能够为工业污染防控与资源循环提供关键技术支持。它不仅能够精准控制真空度和物料流动路径，还能够提高资源利用率，减少原料的浪费与能源的损耗，堪称环保与节能的一大助力。
