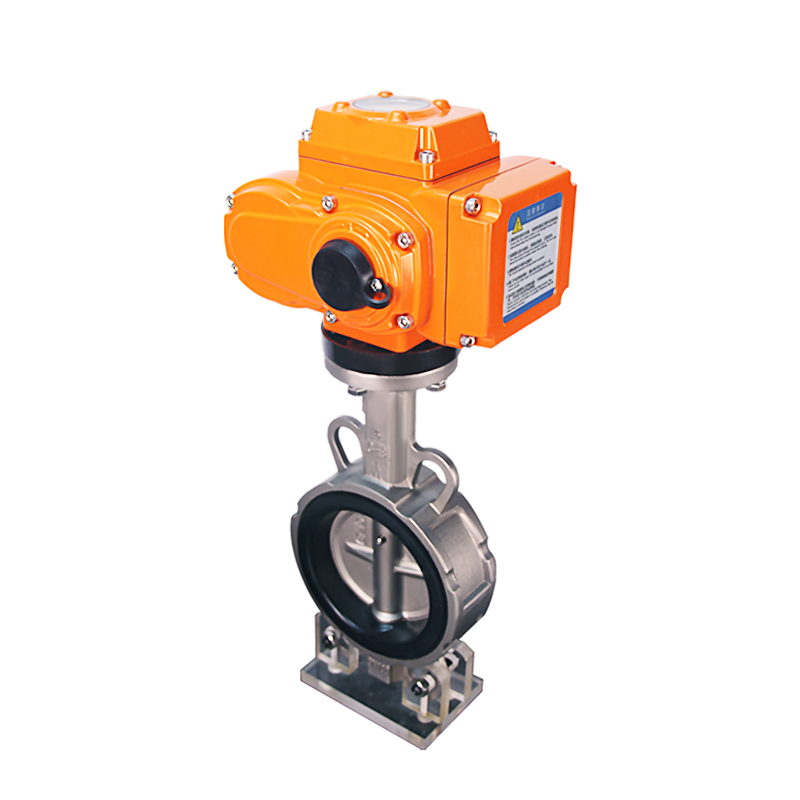

电动对夹蝶阀

对夹式vs 法兰式 核心差异

‌特性‌ ‌对夹蝶阀‌ ‌法兰蝶阀‌ ‌工程意义‌

‌连接方式‌ 阀体无法兰，螺栓贯穿管道法兰夹紧 阀体自带法兰安装空间减少40%，重量轻30%

‌密封依赖度‌ 完全依赖管道法兰压紧力 阀体法兰自带密封面对夹式安装偏差＞2mm即泄漏！

‌成本优势‌同口径价格低35%~50%结构复杂成本高大批量管路优选（≥20台）

‌压力上限‌ PN16（常规） / PN25（强化） PN40（软密封） / PN100（硬密封）高压场景（＞PN25）禁用对夹式

⚠️ ‌致命局限‌：

‌管道法兰必须配RF凸面‌（平面法兰无法密封），螺栓长度需精确计算（过短泄漏，过长阀体变形）！

密封结构进化对比

‌类型‌ ‌阀座材质‌ ‌泄漏等级‌ ‌耐温极限‌ ‌适用场景‌

‌橡胶软密封‌ EPDM / NBR ANSI Class Ⅳ 120℃水系统（HVAC/消防）

‌PTFE复合密封‌ PTFE+不锈钢骨架 ANSI Class Ⅵ 180℃蒸汽/弱腐蚀介质

‌金属硬密封‌ 304+STL合金堆焊 ANSI Class Ⅲ 600℃高温烟气/颗粒介质

‌双向压密封‌双PTFE唇形结构双向零泄漏 150℃ 泵出口切断

‌

通径 DN50 DN100 DN200 DN300

水系统 18Nm 48Nm 180Nm 400Nm

‌D71X‌：中线对夹软密封 | ‌D373H‌：三偏心硬密封

‌W‌：饮用水认证 | ‌H‌：高温硬密封 | ‌EX‌：防爆

‌PN16/25‌：压力等级 | ‌DN*‌：通径

工程避坑指南

1. ‌安装致命错误‌

‌螺栓预紧力失衡‌：

按‌对角线顺序‌ 分3次拧紧螺栓（最终扭矩参照下表）：

通径 DN50 DN100 DN200

扭矩 60Nm 120Nm 340Nm

‌垫片误用‌：

禁用石棉垫（EPDM阀座遇石棉油失效）→ ‌选用PTFE包覆垫‌

2. ‌密封失效预防‌

‌故障现象‌ 根本原因 解决方案

阀座边缘撕裂管道法兰错边＞2mm安装前激光对中校准

低温工况泄漏 橡胶阀座硬化改用‌硅橡胶密封‌（-60℃）

启闭卡涩 阀轴缺乏润滑选‌自润滑轴承‌阀体

经典工况型号推荐

‌应用场景‌ ‌推荐型号‌ ‌关键配置‌

‌消防水泵出口‌ VAG ‌EKN-150W‌ EPDM阀座+120Nm执行器（常闭型）

‌锅炉高温烟气‌江南‌JV-D373H-200‌310S阀体+硬密封（耐650℃）

‌化工厂酸气管道‌ NELES ‌HDX-100M‌ 316L+PTFE密封+Ex ia防爆

‌船舶压载水舱‌ BERNARD ‌BVF6-200‌超级双相钢+IP68（抗海水腐蚀）
