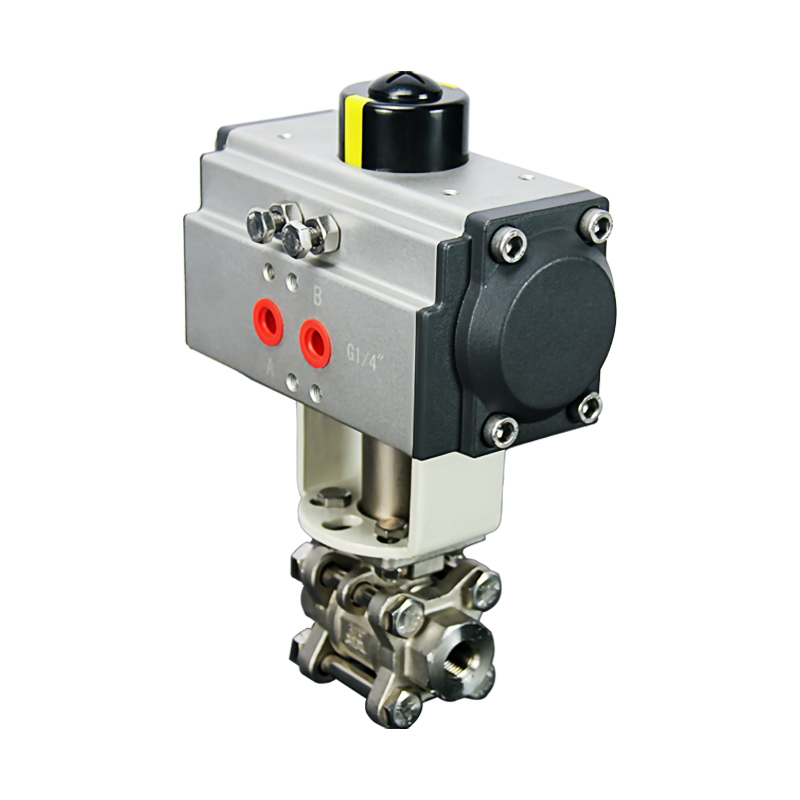

气动丝口球阀
一、产品结构特性
1.1 核心组件分解
| 部件 | 材质选项 | 工艺要求 |
| 阀体 | CF8(304)/CF8M(316L) | 精密铸造（表面Ra≤3.2μm） |
| 球体 | 304+HC喷涂 | 圆度公差≤0.01mm |
| 阀座 | PTFE/RPTFE/金属增强石墨 | 预紧力弹簧补偿结构 |
| 阀杆 | 17-4PH不锈钢 | 防吹出设计（ISO 5211标准） |
1.2 连接方式对比
丝口类型：
BSPP（英制管螺纹）：符合ISO 228-1标准，密封靠垫片
NPT（美制锥螺纹）：符合ASME B1.20.1标准，螺纹自密封
G螺纹（德标）：需配合生料带使用
二、气动执行机构选型
2.1 扭矩计算模型
T = (0.12 \times D^3 \times \Delta P) + T_f \quad (\text{摩擦扭矩 } T_f=5\text{~}15Nm)
示例：DN50阀，ΔP=1.6MPa →T=(0.12×0.125³×1.6)+10≈12.5Nm
2.2 执行器匹配表
| 通径(DN) | 气压0.4MPa时扭矩 | 推荐型号（FESTO/ASCO） |
| 15 | 6Nm | DAPS-16-180° |
| 25 | 18Nm | MS6-LR-25 |
| 50 | 45Nm | CPV10-1/2"-M |
三、工况适配方案
3.1 介质兼容性矩阵
| 介质类型 | 阀座材质 | 最高温度 | 耐压等级 |
| 强酸（pH≤2） | RPTFE+316L骨架 | 180℃ | PN40 |
| 高粘度油品 | 金属增强石墨 | 450℃ | Class600 |
| 超纯水 | 医用级PTFE | 120℃ | PN16 |
3.2 防泄漏设计
双道O型圈：阀杆处采用氟橡胶+PTFE组合密封
应急密封注脂口：符合API 6D标准，可在线维护
四、安装与维护规范
4.1 螺纹安装扭矩
| 通径(DN) | BSPP螺纹(Nm) | NPT螺纹(Nm) |
| 15 | 35±5 | 40±5 |
| 25 | 75±10 | 85±10 |
4.2 调试流程预操作检查：
通入0.2MPa气压测试执行器动作
使用扭矩扳手验证螺纹紧固度
密封性测试：1.5倍工作压力保压5分钟（泄漏量≤0.1mL/min）
五、故障诊断手册
| 故障现象 | 可能原因 | 解决方案 |
| 阀门无法完全关闭 | 阀座磨损/气压不足 | 更换阀座/调高气源压力 |
| 螺纹连接处泄漏 | 生料带缠绕不足 | 重新缠绕（顺时针6-8圈） |
| 执行机构动作迟缓 | 润滑脂固化 | 注入硅基润滑脂（-30℃适用） |
