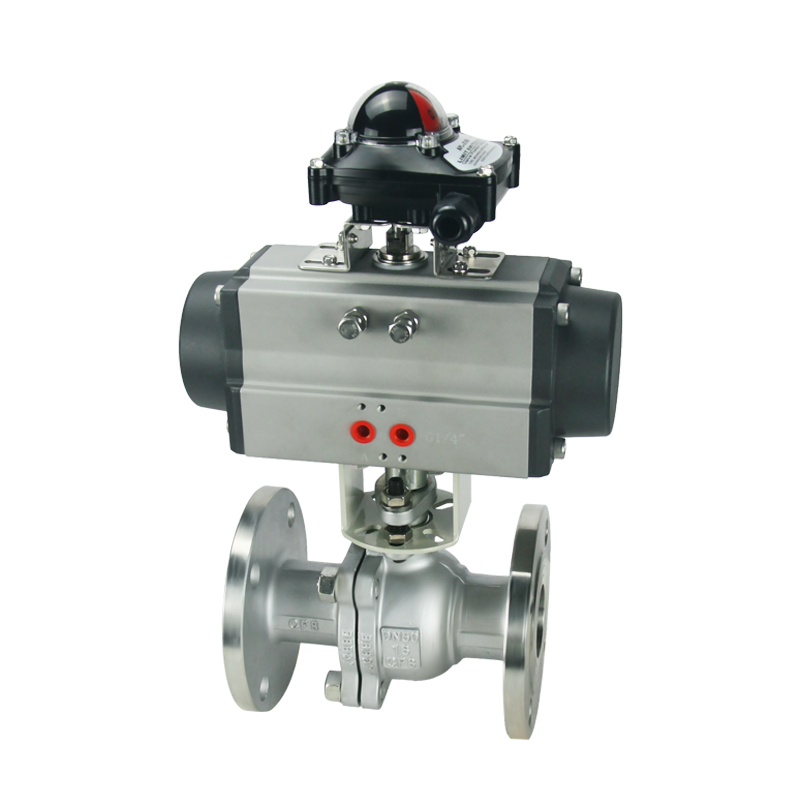

不锈钢气动法兰球阀

1. 产品概述

定义：不锈钢气动法兰球阀是以304/316不锈钢为主体材料，通过气动执行器驱动球体旋转实现管路介质启闭或调节的自动化阀门。符合GB/T 12237、API 608等标准，广泛应用于石油、化工、制药等行业腐蚀性介质管路系统。

型号示例：Q641F-16P DN50（Q-球阀；6-气动；4-法兰；1-直通式；F-聚四氟乙烯密封；16-公称压力1.6MPa；P-不锈钢材质；DN50-公称通径）

2. 核心结构与材质

部件	材质/规格	特性
阀体/阀盖	CF8/CF8M不锈钢（304/316）	耐腐蚀、耐高温（≤200℃）
球体	表面硬化处理不锈钢（HRC≥40）	耐磨、低摩擦系数
阀座密封	PTFE（聚四氟乙烯）/金属硬密封	零泄漏（≤0.01%×DN）、耐化学腐蚀
阀杆	17-4PH不锈钢	防爆设计、抗扭强度≥550MPa
气动执行器	双作用/单作用（弹簧复位）	工作气压0.4-0.7MPa，可选防爆型
连接方式	RF法兰（PN16/PN40）	符合HG/T 20592、ASME B16.5标准

3. 工作原理与性能参数

操作原理：
压缩空气驱动执行器活塞运动→带动阀杆旋转90°→球体通道与管路对齐（开启）或垂直（关闭）。支持电磁阀控制实现远程自动化操作，可选配限位开关反馈阀门状态。

关键性能：

流量特性：近似快开型（Kv值详见选型表）

密封等级：ISO 5208 A级（金属密封可达VI级）

动作时间：≤3s（DN≤100mm）

防火设计：符合API 607（软密封失效后金属座应急密封）

4. 选型指南

选型需提供参数：
① 介质类型/温度/颗粒物含量
② 管路压力（PN/Class）
③ 控制要求（常开/常闭、故障安全模式）
④ 特殊需求（防爆、防腐涂层、低温处理）

常见应用场景：

制药行业：纯化水系统（316L材质+EP密封）

食品行业：CIP清洗管路（镜面抛光Ra≤0.8μm）

能源行业：LNG低温工况（-196℃深冷处理）

5. 安装维护要点

安装前：检查阀门启闭状态，清除管路焊渣

方向要求：阀体箭头需与介质流向一致

气路连接：配置三联件（过滤器、减压阀、油雾器）

定期维护：每6个月检查密封面磨损情况，补充润滑脂

故障处理：卡滞时禁用超扭矩操作，需拆解清洁

6. 与其他阀型对比优势

对比项	气动球阀	电动球阀	手动球阀
响应速度	快（秒级）	中（10-30s）	慢（依赖人工）
防爆性能	优（无电气元件）	需特殊认证	优
维护成本	低（结构简单）	高（电机维护）	最低
适用工况	易燃易爆环境	需精确调节场合	低频操作场景
