一、产品概述

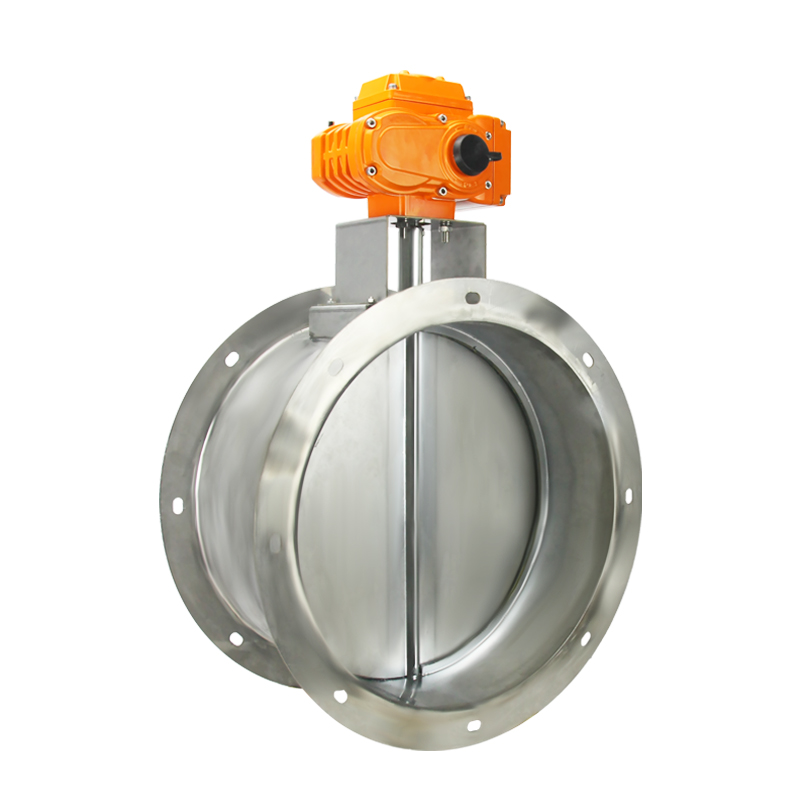

不锈钢电动风阀是以304/316不锈钢为主体材料，通过电动执行器驱动阀板旋转的通风控制设备。具有耐腐蚀、耐高温（-30℃~150℃）、密封性强等特点，广泛应用于暖通空调（HVAC）、工业废气处理、洁净车间等需要对气流进行精确调节的场合。

二、技术参数

阀体材质：304/316不锈钢（可选）

阀板类型：多叶对开式/圆形蝶阀

驱动方式：电动执行器（220V/24V AC/DC可选）

密封等级：泄漏率≤1.5%（EN1751标准）

控制信号：0-10V/4-20mA/Modbus RTU通讯

防护等级：IP54（可定制IP65）

三、核心功能特点

智能控制支持与楼宇自控系统（BAS）联动，实现远程启停、开度调节及故障反馈。

具备手动优先模式，断电时可使用机械手柄紧急操作。

结构优势

阀体采用激光焊接工艺，无缝隙防漏风设计。

阀轴配备自润滑轴承，减少磨损，延长使用寿命（≥10万次启闭）。

安全防护

执行器内置过载保护装置，遇阻力自动停机并报警。

防爆型可选（Exd II CT4认证），适用于化工、燃气等特殊环境。

四、安装与调试指南

安装前检查

确认管道尺寸与阀门法兰匹配（标准PN10/DIN2501）。

清除管道内焊渣等异物，避免损伤密封条。

接线规范

执行器电源线与信号线需分开敷设，避免电磁干扰。

接地电阻≤4Ω，潮湿环境需做防水处理。

运行测试

1.首次通电后执行全开-全闭循环3次，校验行程限位准确性。

2.使用风速仪检测不同开度下的风量线性度（偏差应＜5%）。

五、维护与故障处理

故障现象----可能原因------解决方案

1阀门不动作---电源未接通/执行器卡死---检查供电/手动摇杆复位

2信号反馈异常----信号线短路/PLC设置错误---万用表测通路/重新标定

3风量调节偏差----阀板变形/传感器漂移-----更换阀板/校准电位器

建议维护周期：每6个月清理阀体积灰，润滑传动部件。

每年检测密封条老化情况，必要时更换。

六、典型应用案例

制药厂洁净车间：配合FFU系统实现压差精准控制。

地铁隧道通风：火灾模式下联动排烟风机紧急开启。

实验室排风柜：根据有害气体浓度自动调节排风量。

七、注意事项

禁止超压（＞1500Pa）或反向气流冲击使用。

介质含强酸/高温颗粒时需提前告知定制需求。

非专业人员不得拆卸执行器内部电路。
