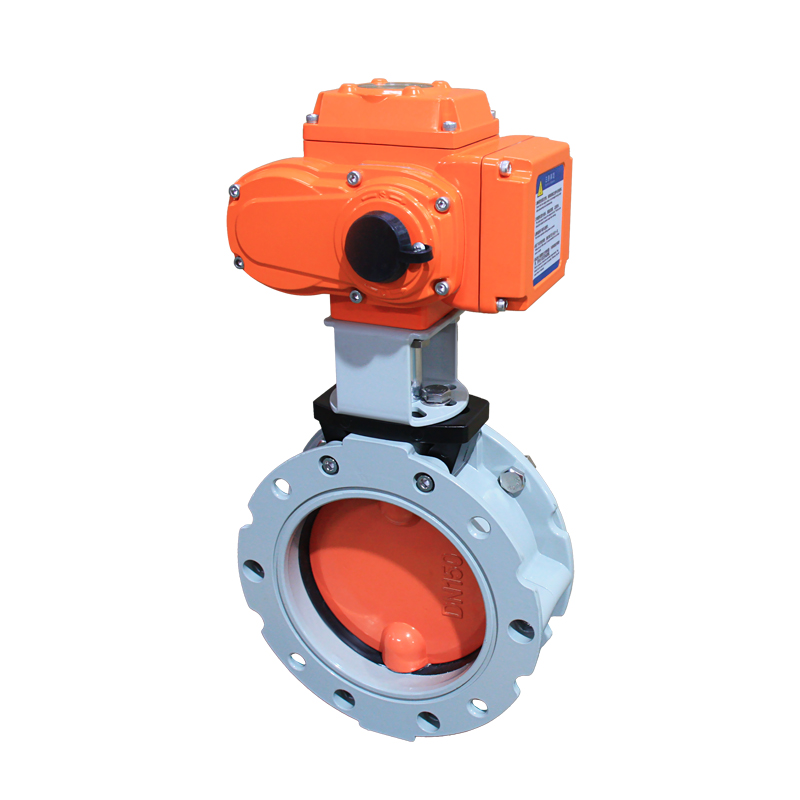

电动粉尘蝶阀是专用于粉体、颗粒物输送系统的自动化控制设备，通过电动执行器驱动阀板旋转，实现管道内粉尘介质的截断与流量调节。相比普通蝶阀，其采用防卡滞设计、耐磨密封结构和防爆电机，适用于水泥、冶金、化工等行业的高粉尘工况。

二、核心结构与工作原理

阀体结构

阀体材质：铸铁/不锈钢（WC6/WCB），内衬耐磨陶瓷或聚氨酯涂层

阀板设计：偏心式圆盘结构，表面硬化处理（HRC≥58）

密封系统：氟橡胶或PTFE密封圈，耐温-20℃~180℃

电动执行机构

驱动方式：AC380V/DC24V电机+行星齿轮减速箱

控制信号：4-20mA/0-10V模拟量或Modbus RTU通讯

防护等级：IP65（防尘防水），Ex dⅡBT4（防爆型可选）

工作流程

通电后执行器接收控制信号→齿轮组带动阀轴旋转→阀板0°~90°开合→通过开度反馈实现精准调节

三、技术参数表

四、典型应用场景

水泥行业：生料磨进料系统、窑尾废气处理

火力发电：粉煤灰气力输送管道

粮食加工：小麦/玉米粉输送系统

环保工程：除尘器进出口风量控制

五、安装与维护要点

安装规范

1.阀体箭头方向须与介质流向一致

2.水平安装时执行器朝上，避免粉尘堆积

3.预留≥3倍管径的直管段

日常维护

每月检查密封圈磨损情况

每季度润滑阀轴轴承（使用二硫化钼脂）

年度校准开度反馈信号

六、故障排除指南
