如何计算板式换热器导杆的长度，江苏睿翌

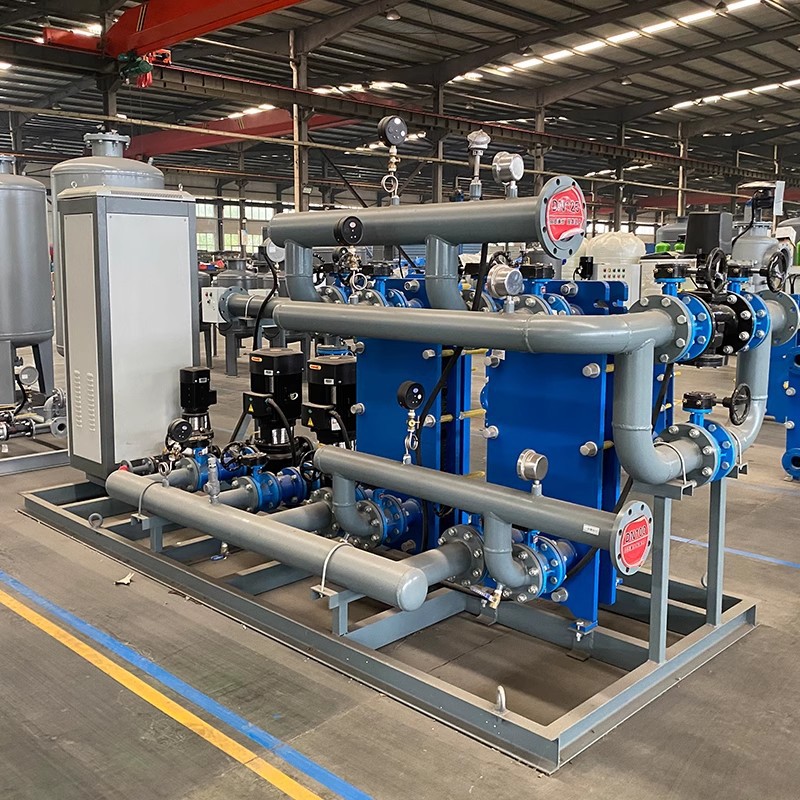

可拆板式换热器（PHE）导杆的长度并非一个固定值，而是由换热器的型号、设计、板片数量和类型共同决定的。

简单来说，导杆的长度必须满足一个核心要求：能够容纳所有板片（包括固定压紧板和活动压紧板）在完全压缩和完全打开两种状态下都能正常工作。

以下是决定导杆长度的关键因素和详细解释：

一、决定导杆长度的核心因素

板片数量(Number of Plates)： 这是最直接的因素。换热器中的板片越多，压缩后的总厚度就越大，需要的导杆就越长。

板片厚度(Plate Thickness)： 不同型号、不同材质的板片其厚度可能略有差异，大量板片累积起来也会影响总长度。

板片波纹深度(Corrugation Depth)： 波纹深的板片，在压缩后相邻板片接触点之间的“无效”空间更大，压缩后的总长度会比平板堆叠更长。

密封垫片厚度(Gasket Thickness)： 垫片在压缩状态下会有一定的变形量，这个量也需要被考虑在内。

活动压紧板的厚度(Movable Frame Thickness)： 导杆必须足够长，以便在打开清洗时，活动压紧板能完全退到所有板片之后，让出足够空间进行板片拆卸。

安全余量(Safety Margin)： 设计时会留出一定的余量，确保在最大设计板片数量下，活动压紧板能顺利安装和移动，并且导杆螺纹部分有足够的啮合长度。

二、导杆长度的计算方法（概念性）

虽然精确计算需要制造商的设计图纸，但其基本原理可以概括为：

导杆总长度≈A + B + C

A =压缩状态下的板片包总厚度

这包括所有板片、垫片在额定压紧力下被压缩后的总厚度。

B =活动压紧板退行程

为了拆卸板片，活动压紧板需要向后移动的距离。这个距离至少大于单张板片的宽度，以便有足够空间将板片从导杆上提起并取下。通常，这个行程会设计得比单板宽度更长，以便于操作。

C =结构余量

包括固定压紧板内部的深度、活动压紧板的厚度、螺纹啮合长度等。

举例说明：

假设一台换热器有100片板片，压缩后板包总厚度（A）为800mm。

活动压紧板需要后退的距离（B）为300mm（足以取下板片）。

固定压紧板结构深度和螺纹余量（C）为100mm。

那么这根导杆的总长度大约就需要：800mm + 300mm + 100mm = 1200mm。

三、实际操作中的重要提示

非标定件：导杆是换热器的核心承力部件，绝对不能自行切割或更换为长度不匹配的替代品。错误的长度会导致无法压紧（过短）或螺纹啮合不足、强度不够（过长且细）的重大安全隐患。

铭牌参数：换热器的铭牌上通常会标注“最大板片数量”或“设计板片数量”。导杆的长度就是根据这个最大数量来设计的。

增减板片：如果在维修中减少了板片数量，仍然可以使用原来的长导杆，只是活动压紧板的位置会更靠前。但绝对不能安装超过设计最大数量的板片，否则导杆长度将不够用。

订购备件：当需要更换导杆时，必须向换热器原制造商提供设备的型号和序列号，由他们提供完全匹配的备件。如果无法联系原厂，需要精确测量旧导杆的总长度、螺纹规格、直径等所有尺寸进行仿制，但这存在风险，不作为首选推荐。

总结

可拆板式换热器导杆的长度是一个根据特定换热器型号和最大板片容量而定的设计值。其核心作用是保证在最大设计工况下，板片包能被充分压紧，同时在维护时活动压紧板能有足够的后退空间以便拆卸清洗。

如果您需要知道某一台具体换热器导杆的精确长度，最准确的方法是：

1.查阅设备随机出厂图纸。

2.联系设备制造商，提供型号和序列号进行查询。

3.直接进行物理测量（在设备完全解体的状态下）。
