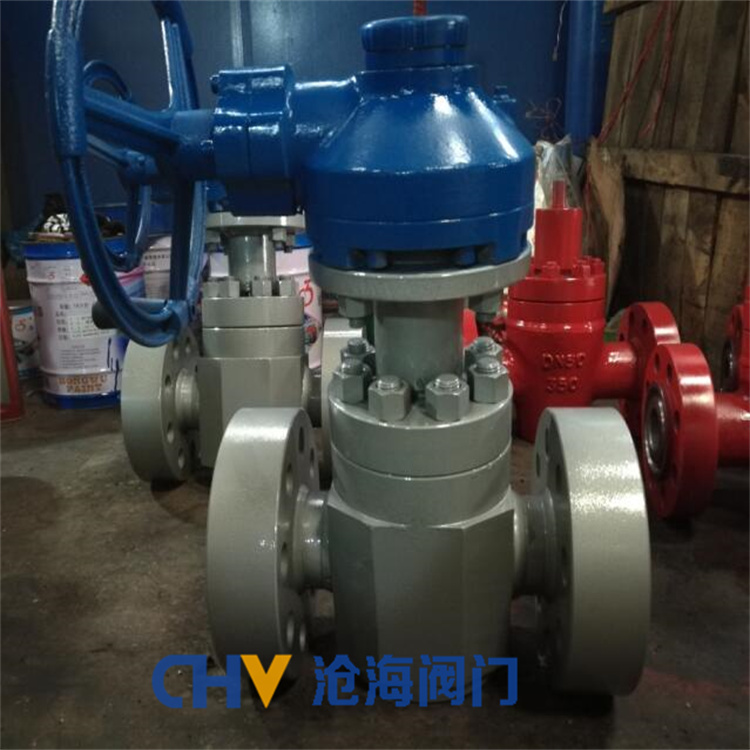

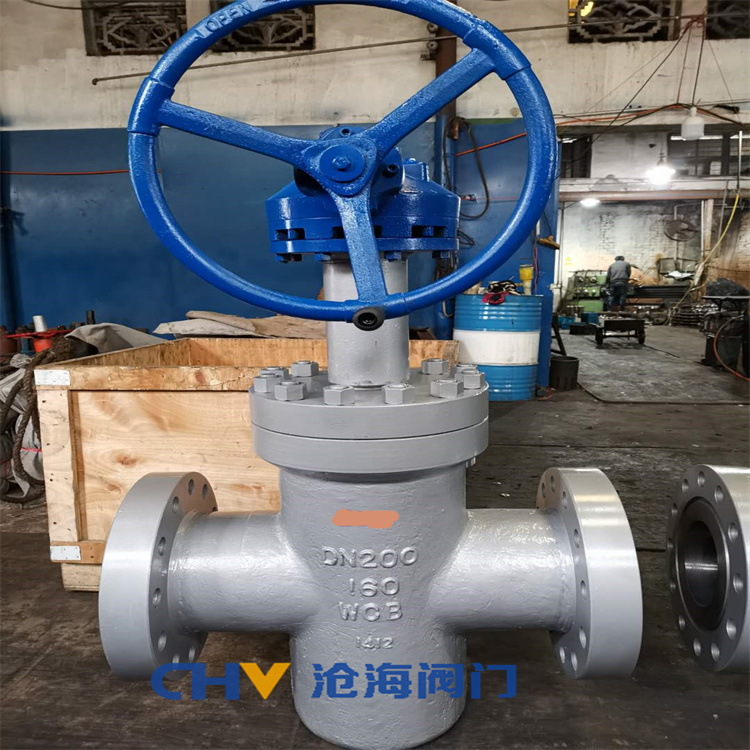

ZF43Y-160高压手动平板闸阀产品结构和工作原理：
1、采用浮动阀座，双向启闭，密封可靠，启闭灵活；
2、阀板和阀座均喷焊有硬质合金，耐磨损、耐冲蚀；
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，阻流很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小；
4、关闭阀门时，顺时针转动手轮，阀板下移至底部，由于介质压强的作用，将进口端密封座推向阀板方向，形成较大的密封比压，从而形成第一道密封，同时，将闸板压向出口密封阀座上，成为双重密封；
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
ZF43Y-160高压手动平板闸阀-产品说明】
型号：Z43Y、Z63Y、Z83Y
法兰平板闸阀 焊接平板闸阀 卡箍平板闸阀 沟槽平板闸阀
软密封平板闸阀 硬密封平板闸阀 铸钢平板闸阀 不锈钢平板闸阀
电动平板闸阀 伞齿轮平板闸阀 气动平板闸阀 液动平板闸阀
单闸板平板闸阀 双闸板平板闸阀 锻钢平板闸阀
防爆电动法兰平板闸阀 防爆电动焊接平板闸阀 防爆电动卡箍平板闸阀
气动法兰平板闸阀 气动焊接平板闸阀 气动卡箍平板闸阀
伞齿轮法兰平板闸阀 伞齿轮焊接平板闸阀 伞齿轮卡箍平板闸阀
高压锻钢法兰平板闸阀 高压锻钢焊接平板闸阀 高压锻钢卡箍平板闸阀
高压平板闸阀结构合理，密封可靠，操作轻便。
高压平板闸阀密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。
高压平板闸阀尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
【ZF43Y-160高压手动平板闸阀-标准规范】
|
设计标准 |
JB/T5298、APl6D |
|
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
对焊端 |
GB/T 12224 |
|
|
试验和检验 |
GB/T3927、JB/T 9092 |
|
【ZF43Y-160高压手动平板闸阀-性能规范】
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
适用温度 |
-29～121℃ |
||
|
适用介质 |
普通型 |
石油、天然气、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||
|
驱动方式 |
手动、电动、气动等 |
||
【ZF43Y-160高压手动平板闸阀-主要零件材料】
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
"Z"型 |
WCB、铬钼钢 |
合金钢（焊硬质合金) |
不锈钢 |
合金钢（焊硬质合金) |
铝青铜 |
聚四氟乙烯、氟橡胶 PTFE、 |
购买本公司平板闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次
