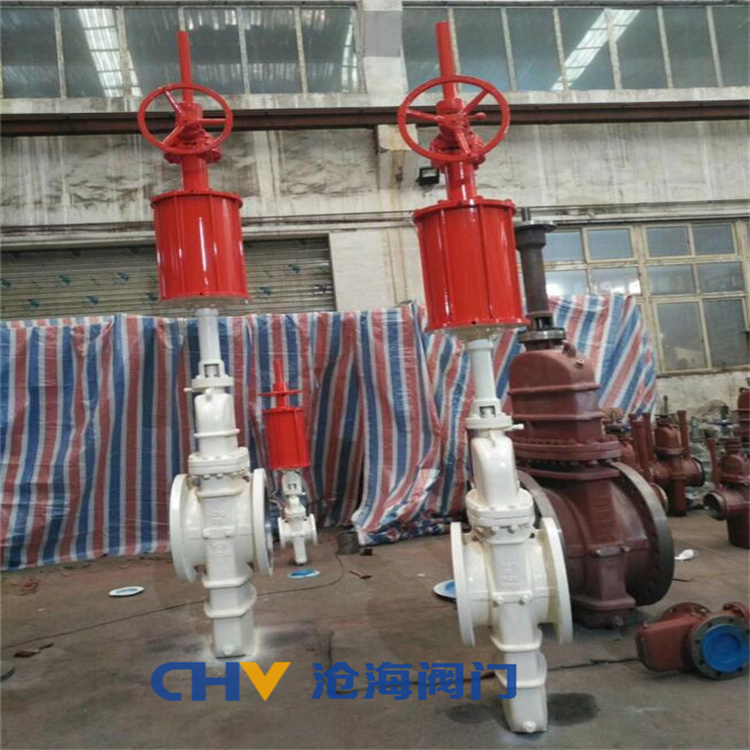

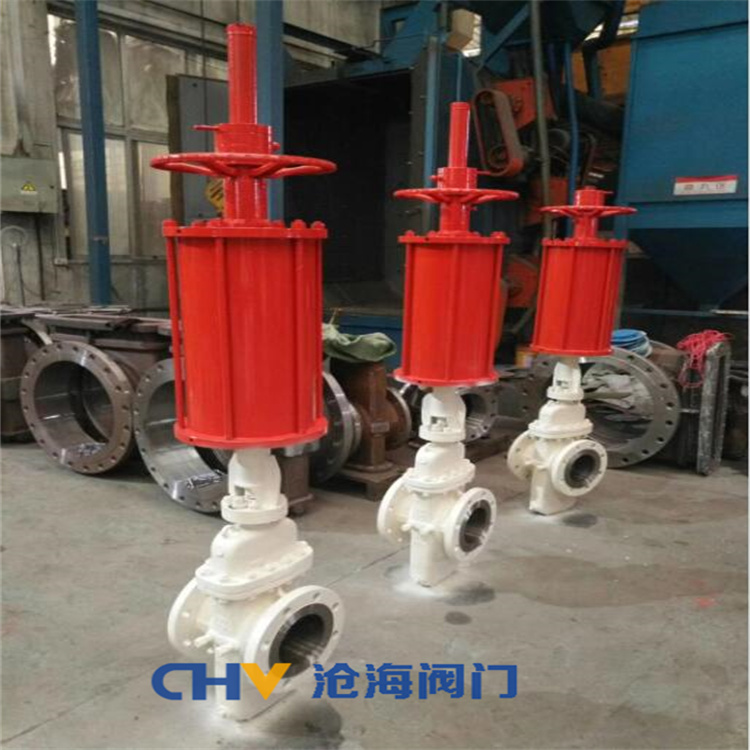

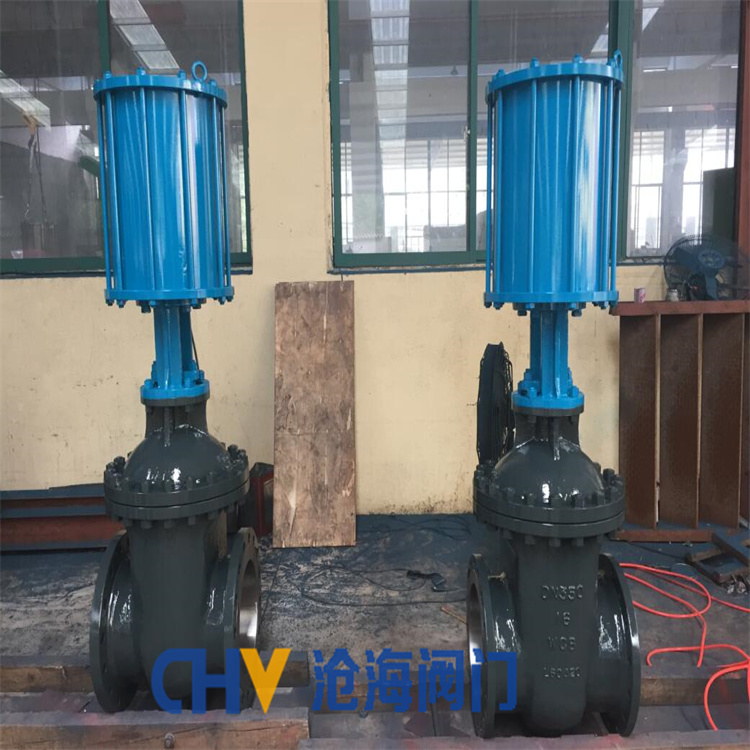

『Z644WY气动切断阀/双闸板平板闸阀』供应商，本司供应的【气动切断阀】质量先行、价格合理、售后服务较完善。『Z644WY气动切断阀/双闸板平板闸阀』适用
于轻重工业及楼宇管道。流体前进的道路上，让沧海阀门为您排忧解难！【双闸板平板闸阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制
药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 |
|
|
产品型号 |
Z644WY |
|
公称通径 |
DN50DN200mm |
|
压力范围 |
1.6-32MPa |
|
阀体材质 |
铸钢、锻钢、不锈钢 |
Z644WY气动切断阀/双闸板平板闸阀是一种结构新颖的平板闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。双闸板平板闸阀系列结构特点为： 阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。 阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。 阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。 在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。 全封闭结构，防护性能好，可全天候使用
Z644WY气动切断阀/双闸板平板闸阀特性与规范
|
体系 |
设计与制造 |
结构长度 |
压力-温度额定值 |
连接方法 |
检验与试验 |
|
国标 |
GB/T12234 |
GB/T12221 |
GB/T9131 |
GB/T9113 |
GB/T13927 |
|
美标 |
API600 |
ASMEB16.10 |
ASMEB16.34 |
ASMEB16.5 |
API598 |
Z644WY气动切断阀/双闸板平板闸阀性能规范
|
|
试验压力 |
适用温度℃ |
适用介质 |
||||
|
壳体 |
密封 |
WCB |
WC9 |
CF3,CF8 |
CF3M,CF8M |
||
|
PN |
1.5PN |
1.1PN |
﹤﹦425 |
﹤﹦570 |
125－600 |
125－600 |
带颗粒及污垢流体油品、污水、蒸气、醋酸类介质硝酸类介质 |
Z644WY气动切断阀/双闸板平板闸阀主要零件材料
|
|
|
||||
|
阀体 |
WCB |
WC9 |
Cr5Mo |
CF3,CF8 |
CF3M,CF8M |
|
阀盖 |
WCB |
WC9 |
Cr5Mo |
CF3,CF8 |
CF3M,CF8M |
|
阀板 |
WCB+13cr |
WC9+HF |
Cr5Mo+HF |
CF3,CF8 |
CF3M,CF8M |
|
支架 |
WCB |
WC9 |
Cr5Mo |
CF3,CF8 |
CF3M,CF8M |
|
阀棒 |
13cr |
25Cr2Mov |
Cr5Mo |
CF3,CF8 |
CF3M,CF8M |
|
垫片 |
缠绕垫片304＋石墨 |
缠绕垫片 |
|||
|
304+PTFE |
316+ PTFE |
||||
|
填料 |
增强柔性石墨 |
304＋石墨 PTFE或柔性石墨 L316+石墨 |
|||
|
公 称 压 力 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
公 称 通 径 |
DN40～DN700 |
|||||
|
工作压力(MPa) |
≤1.0 |
≤1.6 |
≤2.5 |
≤4.0 |
≤6.4 |
≤10.0 |
|
强度试验(MPa) |
2.0 |
|
3.75 |
6.0 |
9.6 |
15.0 |
|
密封试验(MPa) |
1.1 |
|
2.75 |
4.4 |
7.1 |
11.0 |
|
工 作 介 质 |
水、油品、天然气等 |
|||||
|
工 作 温 度 |
-29～121℃ |
|||||
产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.沧海阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
