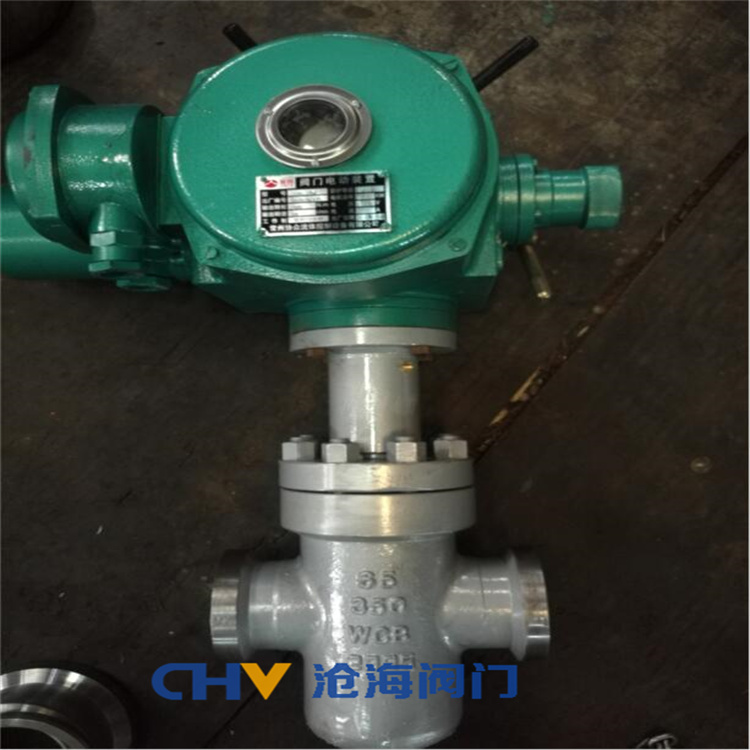

CHZ983Y高压电动卡箍平板闸阀概述：
ZF系列ZF系列ZF543Y/ZF563Y/ZF583Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。
CHZ983Y高压电动卡箍平板闸阀产品采用标准：
|
设计标准 |
JB/T5298、APl6D |
|
|
结构长度 |
法兰 |
GB/T 12221、JB/T 5298 |
|
焊接 |
GB/T 15188.1 |
|
|
连接法兰 |
GB/T9113、JB/T 79 ANSl 16.5a |
|
|
对焊端 |
GB/T 12224 |
|
|
试验和检验 |
GB/T3927、JB/T 9092 |
|
CHZ983Y高压电动卡箍平板闸阀产品性能规范：
|
适用范围 |
PN10.0～42.0MPa |
DN25～200mm |
|
|
适用温度 |
-29～121℃ |
||
|
适用介质 |
普通型
|
石油、天然气、成油品、水等 |
|
|
抗硫型 |
含H2S、CO2的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||
|
驱动方式 |
手动、电动、气动等 |
||
CHZ983Y高压电动卡箍平板闸阀主要外形及连接尺寸：
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||
|
L |
L1 |
H |
H1 |
D0 |
D1 |
||
|
16 20 |
25 |
180 |
200 |
200 |
235 |
25 |
35 |
|
32 |
220 |
220 |
215 |
255 |
29 |
48 |
|
|
40 |
260 |
280 |
220 |
265 |
36 |
60 |
|
|
50 |
310 |
300 |
230 |
285 |
45 |
73 |
|
|
65 |
340 |
350 |
250 |
315 |
58 |
89 |
|
|
80 |
380 |
360 |
340 |
420 |
72 |
108 |
|
|
100 |
460 |
400 |
375 |
475 |
90 |
133 |
|
|
150 |
550 |
450 |
530 |
675 |
135 |
194 |
|
|
200 |
740 |
500 |
690 |
990 |
180 |
245 |
|
|
25 35 45 |
25 |
180 |
200 |
200 |
235 |
23 |
42 |
|
32 |
220 |
220 |
215 |
255 |
29 |
56 |
|
|
40 |
260 |
280 |
220 |
265 |
36 |
64 |
|
|
50 |
310 |
300 |
230 |
285 |
45 |
76 |
|
|
65 |
340 |
350 |
250 |
315 |
58 |
89 |
|
|
80 |
380 |
360 |
340 |
420 |
72 |
114 |
|
|
100 |
460 |
400 |
375 |
475 |
90 |
146 |
|
|
150 |
550 |
450 |
530 |
675 |
135 |
194 |
|
|
|
|
|
|
|
|
|
|
购买本公司CHZ983Y高压电动卡箍平板闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次
