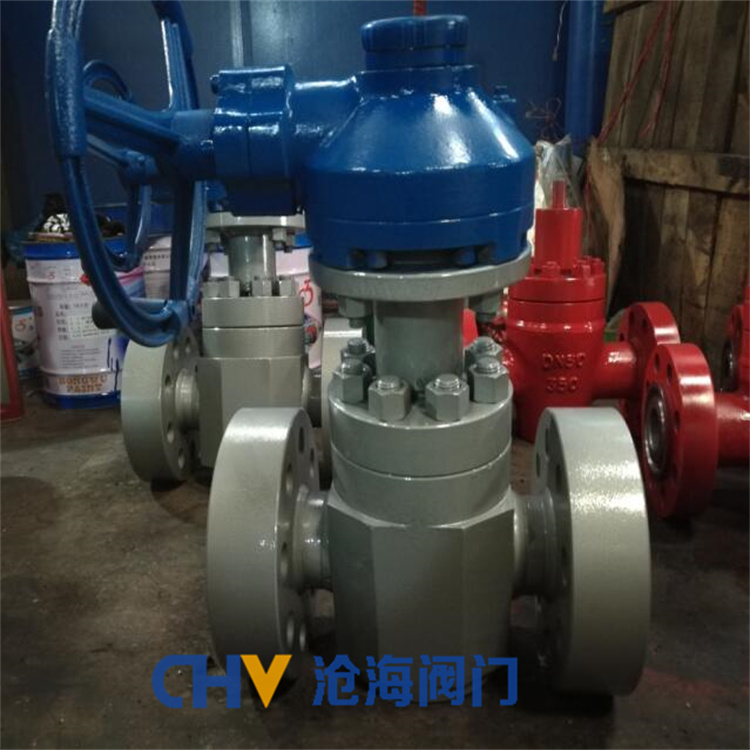

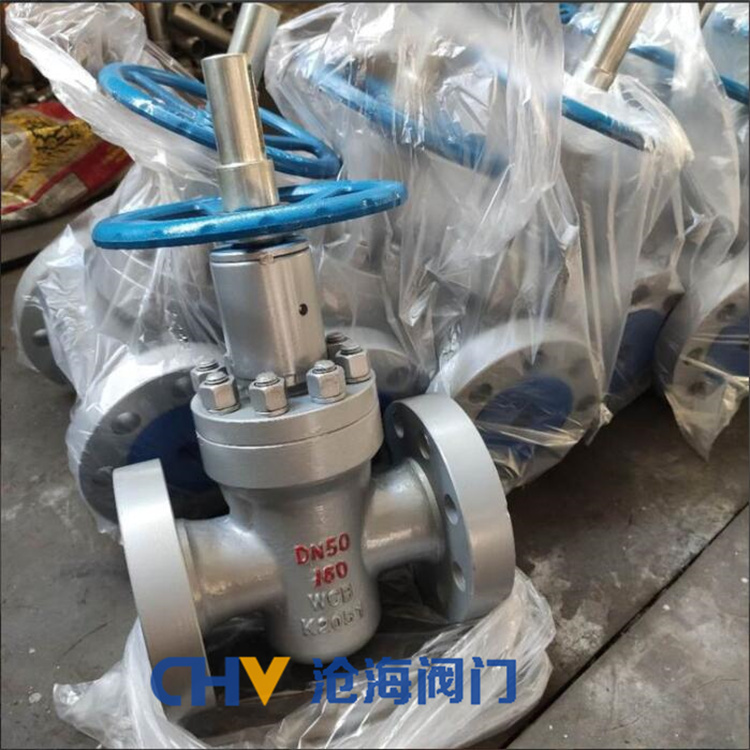

供应CHVJ沧海CHZF543Y高压硬密封平板闸阀

CHZF543Y高压硬密封平板闸阀概述：

ZF系列ZF系列ZF543Y/ZF563Y/ZF583Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

法兰平板闸阀焊接平板闸阀卡箍平板闸阀沟槽平板闸阀
软密封平板闸阀硬密封平板闸阀铸钢平板闸阀不锈钢平板闸阀
电动平板闸阀伞齿轮平板闸阀气动平板闸阀液动平板闸阀
单闸板平板闸阀双闸板平板闸阀锻钢平板闸阀
防爆电动法兰平板闸阀防爆电动焊接平板闸阀防爆电动卡箍平板闸阀
气动法兰平板闸阀气动焊接平板闸阀气动卡箍平板闸阀
伞齿轮法兰平板闸阀伞齿轮焊接平板闸阀伞齿轮卡箍平板闸阀
高压锻钢法兰平板闸阀高压锻钢焊接平板闸阀高压锻钢卡箍平板闸阀
带导流孔平板闸阀无导流孔平板闸阀抗硫平板闸阀硬密封平板闸阀软密封平板闸阀
Z83Y手动卡箍平板闸阀 Z583Y伞齿轮卡箍平板闸阀 Z983Y电动卡箍平板闸阀 Z683Y气动卡箍平板闸阀 Z783Y液动卡箍平板闸阀

CHZF543Y高压硬密封平板闸阀产品采用标准：

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

CHZF543Y高压法兰平板闸阀产品性能规范：

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

CHZF543Y高压硬密封平板闸阀外形及连接尺寸

公称压力PN (MPa)	公称通径DN(mm)	外形尺寸(mm)
公称压力PN (MPa)	公称通径DN(mm)	L	L1	H	H1	Dn	D1	D2	D	b	Z-Φd	D0
16 20	25	210	377	205	250	25	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60.32	11 1	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	618	411	495	72	123.82	190.5	240	39	8-26	360
	100	450	702	443	543	90	149.22	235	295	45	8-33	400
	150	600	904	605	752	135	211.15	317.5	380	56	12-33	600
	200	750	1098	710	840	180	269.88	393.5	470	64	12-39	650
25 35	25	210	377	205	240	23	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60,32	111	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	642	41 1	495	72	136.52	203	265	48	8-33	360
	100	450	728	443	543	90	161.92	241.5	310	55	8-36	400
	150	600	969	605	752	135	211.18	317.5	395	83	12-39	600
	200	750	1206	710	840	180	269.88	393.5	485	92	12-45	650
45	25	210	409	205	240	23	60.32	108	160	35	4-26	200
	32	230	444	220	260	29	72.24	130	185	39	4-30	240
	40	260	506	254	294	36	82.55	146	205	45	4-33	280
	50	300	578	312	364	45	101.6	171.5	235	51	8-30	300
	65	340	653	330	402	58	111.12	1 97	265	58	8-33	320
	80	390	753	411	495	72	127.OO	228.5	305	67	8-36	360
	100	450	860	443	543	90	157.18	273	355	77	8-42	400
	150	600	1197	605	752	135	228.60	368.5	485	108	8-55	600
	200	750	1423	710	840	180	279.40	438	550	127	12-55	650

购买本公司CHZF543Y高压硬密封平板闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次
