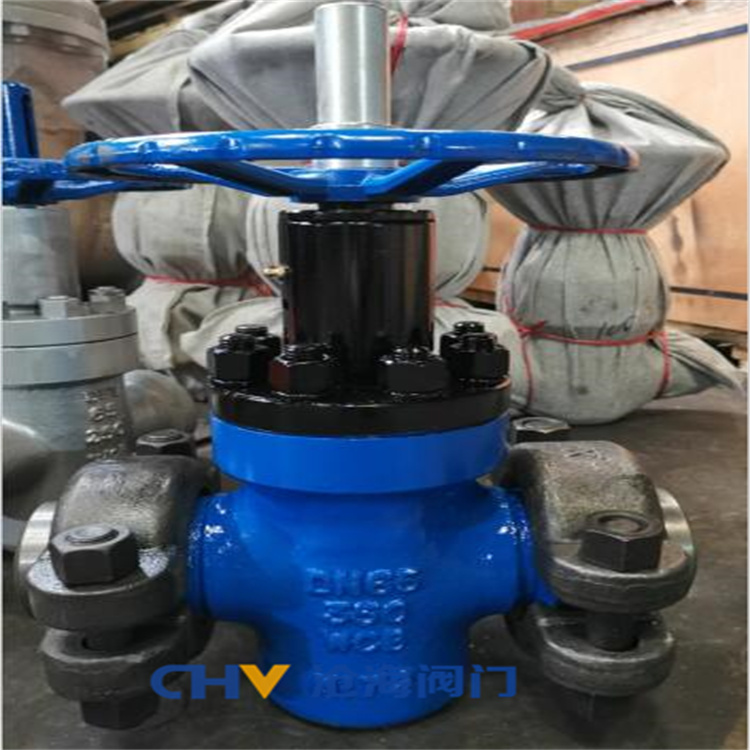

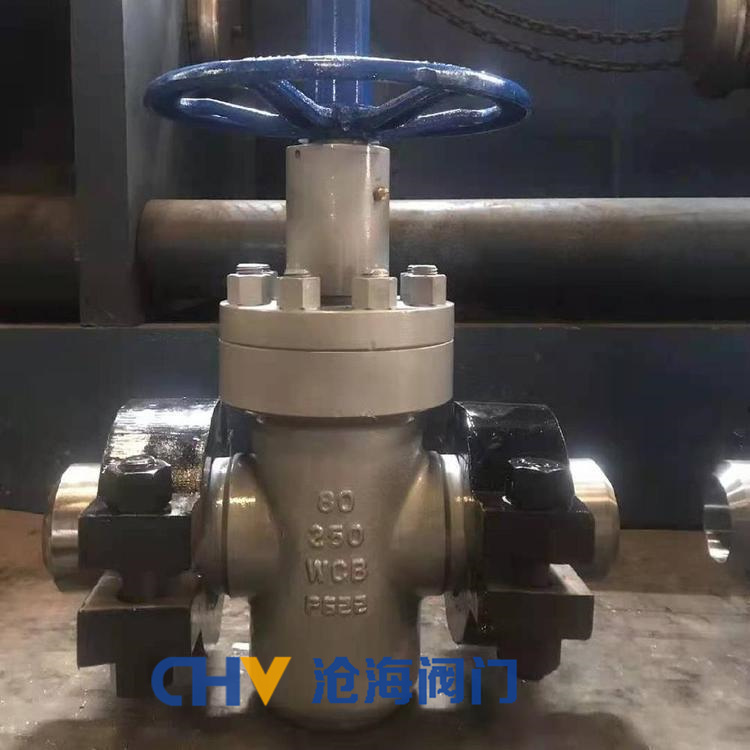

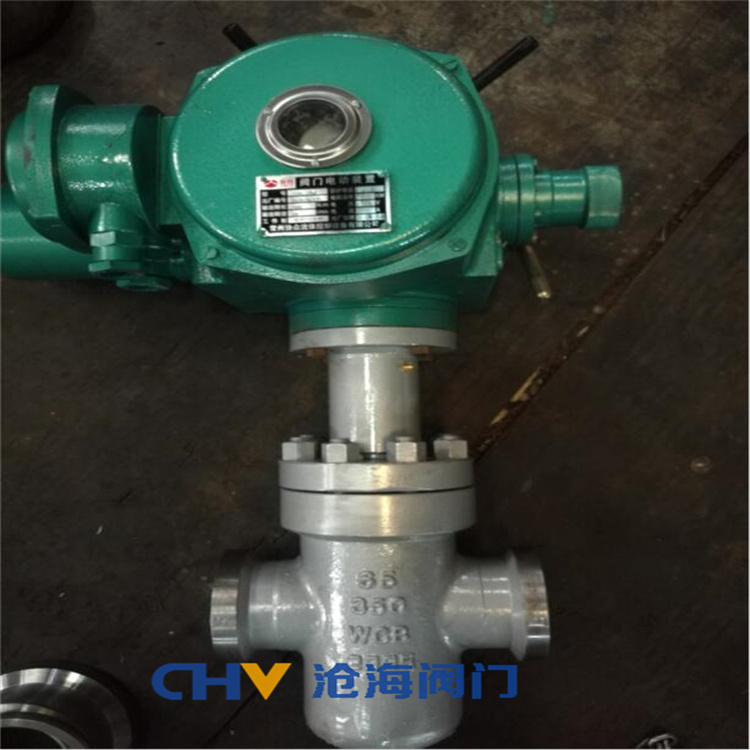

供应CHVJ沧海CHZF83Y高压卡箍平板闸阀

CHZF83Y高压卡箍平板闸阀概述：

ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

CHZF83Y高压卡箍平板闸阀产品采用标准：

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

法兰平板闸阀焊接平板闸阀卡箍平板闸阀沟槽平板闸阀
软密封平板闸阀硬密封平板闸阀铸钢平板闸阀不锈钢平板闸阀
电动平板闸阀伞齿轮平板闸阀气动平板闸阀液动平板闸阀
单闸板平板闸阀双闸板平板闸阀锻钢平板闸阀
防爆电动法兰平板闸阀防爆电动焊接平板闸阀防爆电动卡箍平板闸阀
气动法兰平板闸阀气动焊接平板闸阀气动卡箍平板闸阀
伞齿轮法兰平板闸阀伞齿轮焊接平板闸阀伞齿轮卡箍平板闸阀
高压锻钢法兰平板闸阀高压锻钢焊接平板闸阀高压锻钢卡箍平板闸阀
带导流孔平板闸阀无导流孔平板闸阀抗硫平板闸阀硬密封平板闸阀软密封平板闸阀
Z83Y手动卡箍平板闸阀 Z583Y伞齿轮卡箍平板闸阀 Z983Y电动卡箍平板闸阀 Z683Y气动卡箍平板闸阀 Z783Y液动卡箍平板闸阀
Z43Y手动法兰平板闸阀 Z63Y手动焊接平板闸阀 Z83Y手动卡箍平板闸阀 Z93Y手动沟槽平板闸阀 Z23Y手动由壬平板闸阀

CHZF83Y高压卡箍平板闸阀产品性能规范：

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

CHZF83Y高压卡箍平板闸阀主要外形及连接尺寸：

公称压力 Mpa	公称通径 mm	尺寸（mm）
公称压力 Mpa	公称通径 mm	L	L1	H	H1	D0	D1
16 20	25	180	200	200	235	25	35
	32	220	220	215	255	29	48
	40	260	280	220	265	36	60
	50	310	300	230	285	45	73
	65	340	350	250	315	58	89
	80	380	360	340	420	72	108
	100	460	400	375	475	90	133
	150	550	450	530	675	135	194
	200	740	500	690	990	180	245
25 35 45	25	180	200	200	235	23	42
	32	220	220	215	255	29	56
	40	260	280	220	265	36	64
	50	310	300	230	285	45	76
	65	340	350	250	315	58	89
	80	380	360	340	420	72	114
	100	460	400	375	475	90	146
	150	550	450	530	675	135	194

购买本公司CHZF83Y高压卡箍平板闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次
