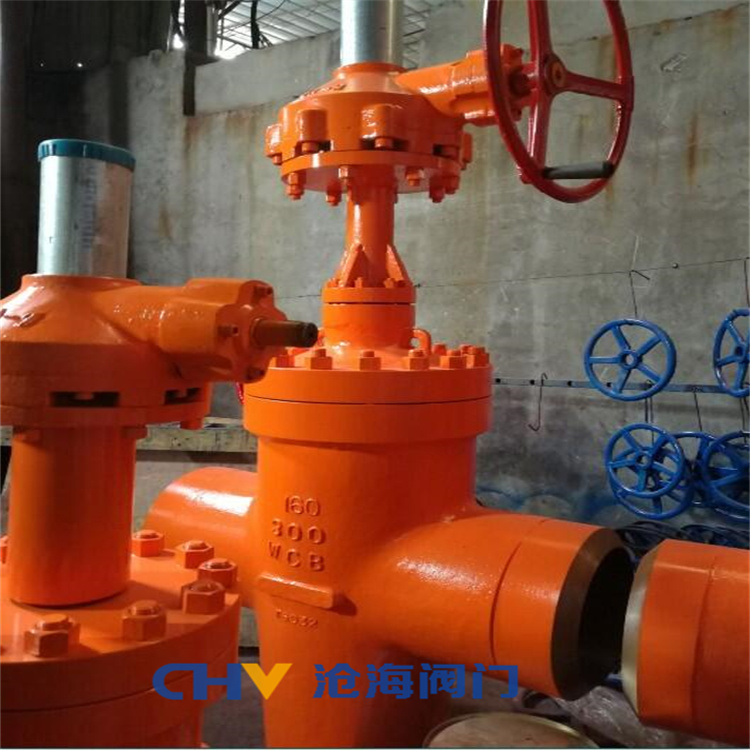

Z543F齿轮传动平板闸阀概述：

带导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

Z543F齿轮传动平板闸阀的特点：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。

(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。

(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。

(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。

(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。

(7) 压盖–两件式，自调节压盖，避免被弹出。

(8) 整体后座–硬面，使用寿命最长。

(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

Z543F齿轮传动平板闸阀执行标准：

法兰平板闸阀 焊接平板闸阀 卡箍平板闸阀 沟槽平板闸阀
软密封平板闸阀 硬密封平板闸阀 铸钢平板闸阀 不锈钢平板闸阀
电动平板闸阀 伞齿轮平板闸阀 气动平板闸阀 液动平板闸阀
单闸板平板闸阀 双闸板平板闸阀 锻钢平板闸阀
防爆电动法兰平板闸阀 防爆电动焊接平板闸阀 防爆电动卡箍平板闸阀
气动法兰平板闸阀 气动焊接平板闸阀 气动卡箍平板闸阀
伞齿轮法兰平板闸阀 伞齿轮焊接平板闸阀 伞齿轮卡箍平板闸阀
高压锻钢法兰平板闸阀 高压锻钢焊接平板闸阀 高压锻钢卡箍平板闸阀
带导流孔平板闸阀 无导流孔平板闸阀 抗硫平板闸阀 硬密封平板闸阀 软密封平板闸阀
Z83Y手动卡箍平板闸阀 Z583Y伞齿轮卡箍平板闸阀 Z983Y电动卡箍平板闸阀 Z683Y气动卡箍平板闸阀 Z783Y液动卡箍平板闸阀
Z43Y手动法兰平板闸阀 Z63Y手动焊接平板闸阀 Z83Y手动卡箍平板闸阀 Z93Y手动沟槽平板闸阀 Z23Y手动由壬平板闸阀

Z543F齿轮传动平板闸阀产口性能规范：

Z543F齿轮传动平板闸阀主要零部件材料：

平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：

购买本公司带导流孔平板闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。
