JL86Y-250高压卡箍式节流截止阀 自平衡多用途截止阀参考APL及有关标准优化设计而成，结构新颖。阀瓣有数个孔和上腔相通，达到上下压力自平衡。一阀多用。采用符合填料，密封可靠，摩擦力小。密封采用活阀座结构。堆焊硬金。

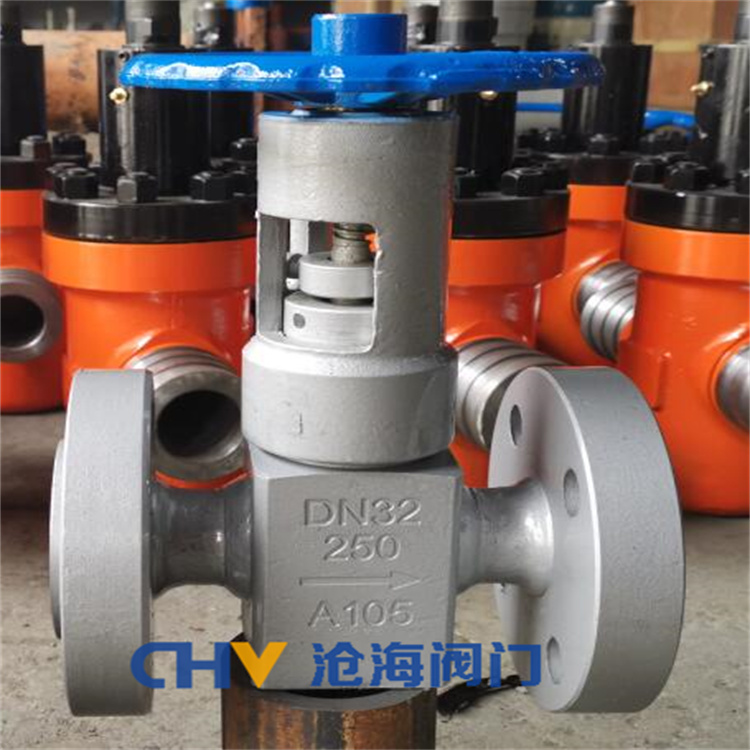

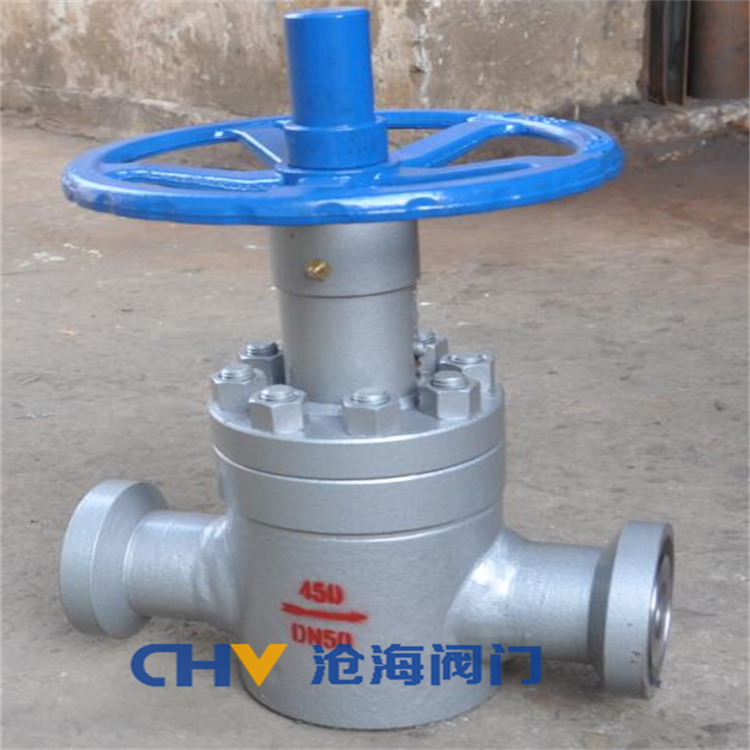

JL86Y-250高压卡箍式节流截止阀
公称压力（MPa） 16.0 20.0 25.0 35.0
.
壳体试验压力（MPa） 24.0 30.0 37.5 52.5
密封试验压力（MPa） 17.6 22.0 27.5 38.5
适用介质 水 、油品等非腐蚀性介质
适用温度 -29.—121
阀门试验：GB/T13927--1992
阀门制造：GB12235—1994
卡箍联结器： JB3970
JL86Y-250高压卡箍式节流截止阀
|
PNl6～45 |
(JLH)L／J86Y JLH多功能阀(JLH)L／J86X型高压平衡式截止阀(JLH)L，L86F1 01型高压平衡式节流阀T，J88Y型高压调节阀 |
JL86Y-250高压卡箍式节流截止阀外形及连接尺寸 Main external and connecting dimensions
|
公称压力PN(MPa) |
公称通径DN(mm) |
外形尺寸(mm) |
|||||||
|
L |
L1 |
H |
Dn |
D1 |
D |
b |
D0 |
||
|
16 20 |
40 |
240 |
370 |
355 |
36 |
88.8 |
120 |
20 |
280 |
|
50 |
280 |
432 |
395 |
45 |
88.8 |
120 |
20 |
300 |
|
|
65 |
330 |
490 |
425 |
58 |
88.8 |
120 |
20 |
360 |
|
|
80 |
368 |
568 |
460 |
72 |
107.8 |
140 |
20 |
400 |
|
|
25 35 45 |
40 |
240 |
370 |
355 |
36 |
88.8 |
120 |
20 |
280 |
|
50 |
280 |
432 |
395 |
45 |
88.8 |
120 |
20 |
300 |
|
|
65 |
330 |
490 |
425 |
58 |
88.8 |
120 |
20 |
360 |
|
|
80 |
381 |
581 |
460 |
72 |
107.8 |
140 |
20 |
400 |
|
