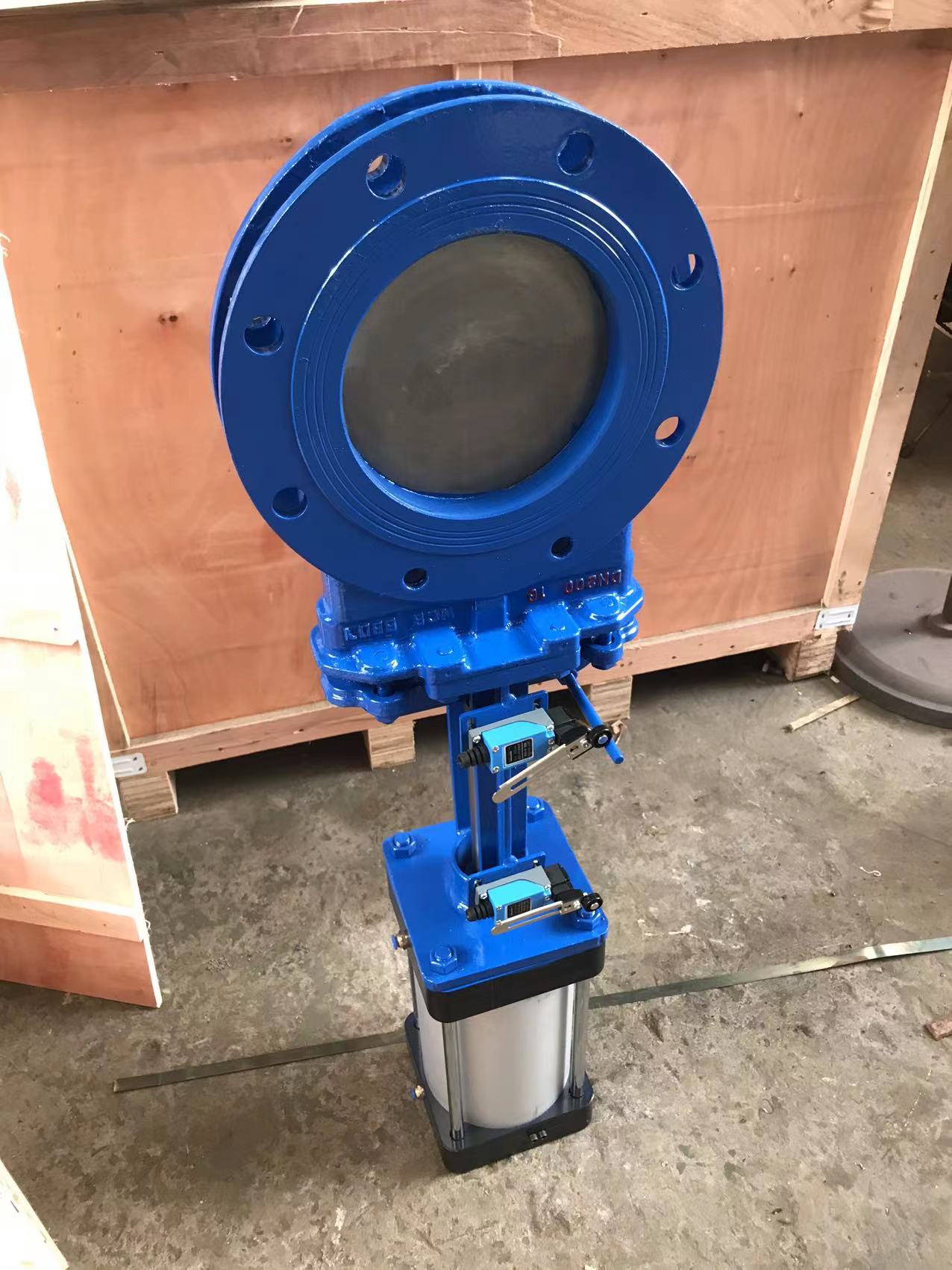

气动闸板阀是一种高性能的流体控制设备，特别适用于各种工业领域。以下是该产品的详细介绍：
产品特点
‌气动驱动‌：气动闸板阀通过压缩空气驱动，操作简便、反应迅速，大大提升了工作效率和自动化水平‌。
‌刀型闸板设计‌：其的刀型闸板设计能够轻松切割介质中的杂质和纤维，有效避免堵塞和卡死现象，特别适用于含有大量固体颗粒和黏稠介质的流体控制‌。
‌密封性能‌：采用高品质密封材料，确保阀门在关闭状态下形成可靠的密封屏障，防止介质泄漏，保障生产环境的安全和卫生‌。
‌耐腐蚀性和耐磨损性‌：阀体采用优质材料制造，具有出色的耐腐蚀性和耐磨损性，能够在恶劣的工况条件下长期稳定运行‌。
‌结构设计‌：结构紧凑、设计合理，轻型节材，安装简便，维护成本低。阀门内部部件易于拆卸和清洗，延长了阀门的使用寿命‌。
气动闸板阀技术参数
‌公称压力‌：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
‌公称通径‌：DN50-1200mm (NPS 2"-20")
‌适用温度‌：-38°C至650°C（具体温度范围视密封副材质和介质性质而定）
‌连接法兰‌：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
‌主体材料‌：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
‌密封型式‌：硬密封、软密封（零泄漏）
‌适用介质‌：糖浆、纸浆、污水、煤浆等‌
应用领域
气动闸板阀广泛应用于化工、煤炭、制糖、污水、造纸等领域。特别是在造纸行业中，该阀门常用于管道上的调节和节流使用，表现出色‌。

气动闸板阀主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

气动闸板阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

气动闸板阀主要外形及连接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
