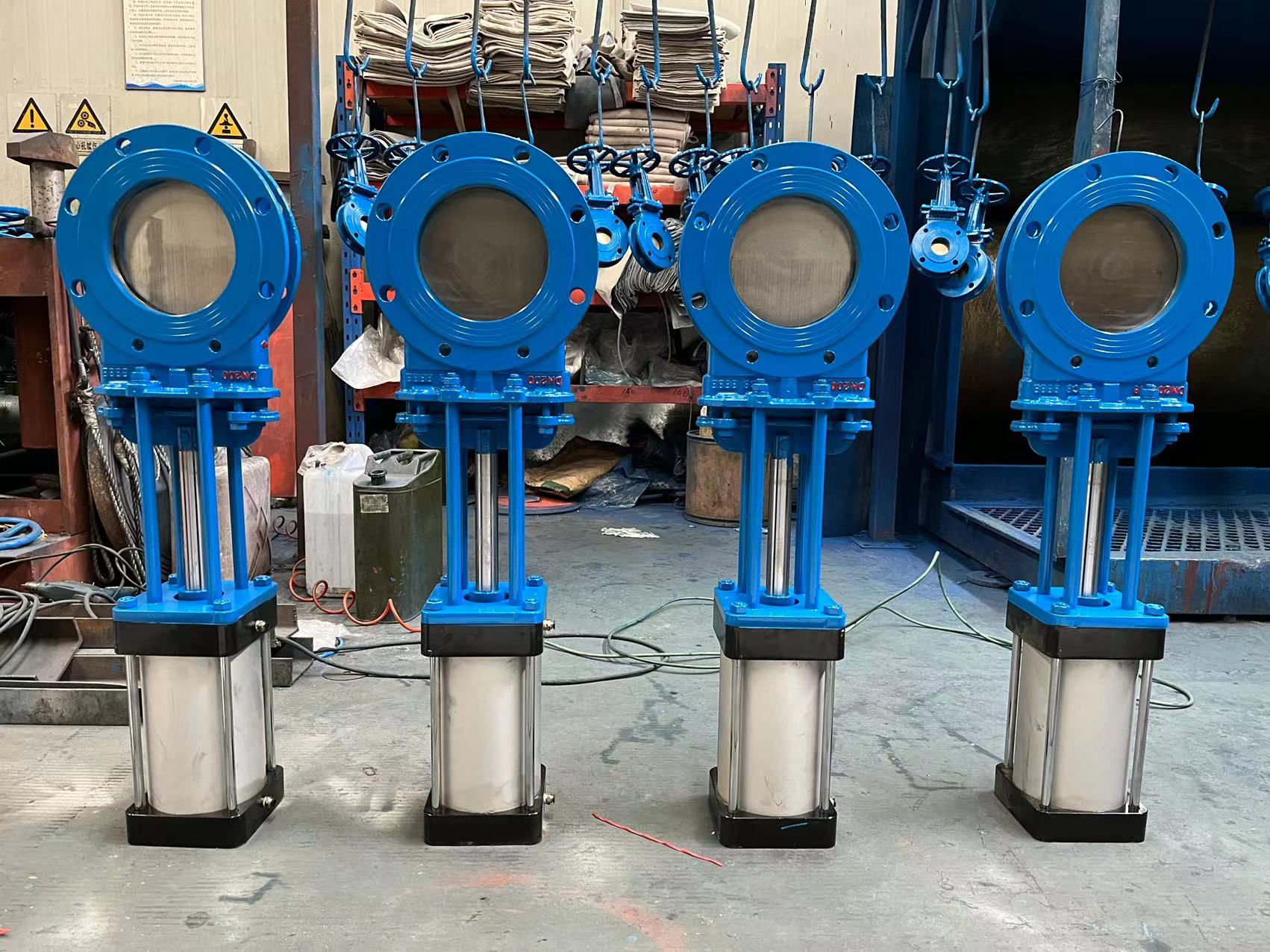

PZ673X-10C电控气动刀型闸阀 电控气动耐磨刀型闸阀概述：

借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。

可选附件

1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。

PZ673X-10C电控气动刀型闸阀电控气动耐磨刀型闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

密封型式：硬密封、软密封

泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：* （零泄漏）
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V

产品标准

设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收:GB/T13927-92

PZ673X-10C电控气动刀型闸阀电控气动耐磨刀型闸阀主要零部件材质

PZ73X/PZ73F/PZ73H/PZ73Y型刀型闸阀主要零部件材质
阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

主要性能参数

PZ73X/PZ73F/PZ73H/PZ73Y型刀型闸阀主要性能参数
公称压力	PN
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

PZ673X-10C电控气动刀型闸阀电控气动耐磨刀型闸阀外形结构尺寸

PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀外形结构尺寸（mm)
公称压力	公称通径(mm）	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600
	800	130	1010	950	905	2000	24-M30	680
	900	140	1110	1050	1005	2300	28-M30	680

产品外形结构尺寸图

刀型闸阀的安装注意事项

1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
