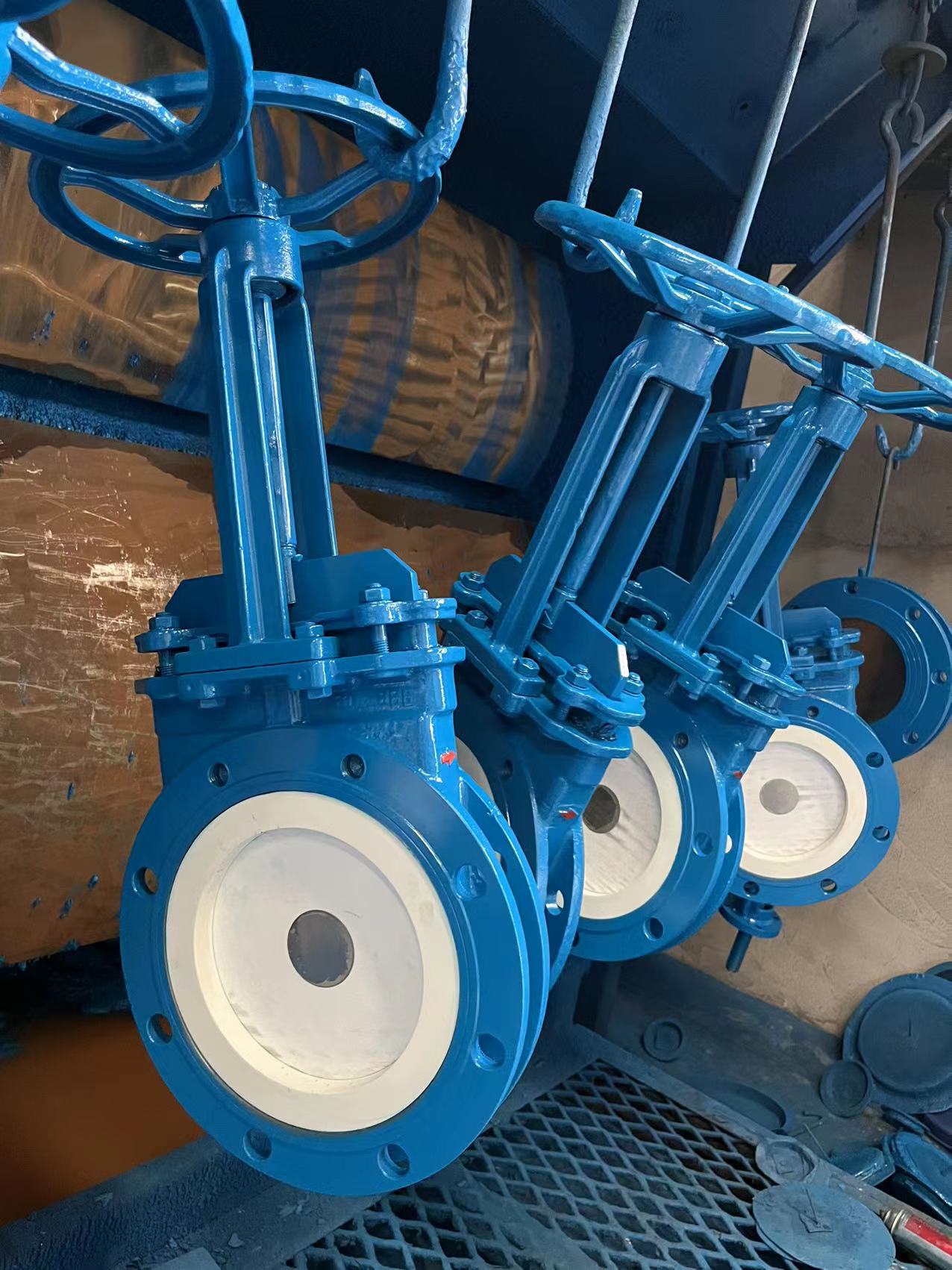

手动陶瓷耐磨刀闸阀产品概述：

手动陶瓷刀闸阀密封面及阀门通道采用高性能结构陶瓷材料，升降式陶瓷闸板可刮除密封面上附着的固体颗粒和粘着物，自动清除密封面杂物。陶瓷密封面具有耐腐蚀、耐磨损、高温不变形等优点。适用于调节或切断含有粗大固体颗粒、粘稠胶体、漂浮污物等各类高磨损性介质。具有耐磨损、耐冲刷体积小、流阻小、密封性好、通过能力强、切断效果好、重量轻、易安装、易拆卸、使用寿命长等优点。广泛用于洗煤、选矿、建筑、石化、食品、水泥、排污等多个领域。驱动装置可选用电动、齿轮箱、气动、液动等任意选配。

手动陶瓷耐磨刀闸阀产品特点：

1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。

占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

2.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。

3.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。

4.闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

手动陶瓷耐磨刀闸阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤1000℃ ≤1000℃	纸浆、污水、煤浆、灰、渣水混和物

手动陶瓷耐磨刀闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

手动陶瓷耐磨刀闸阀主要外形及连接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
