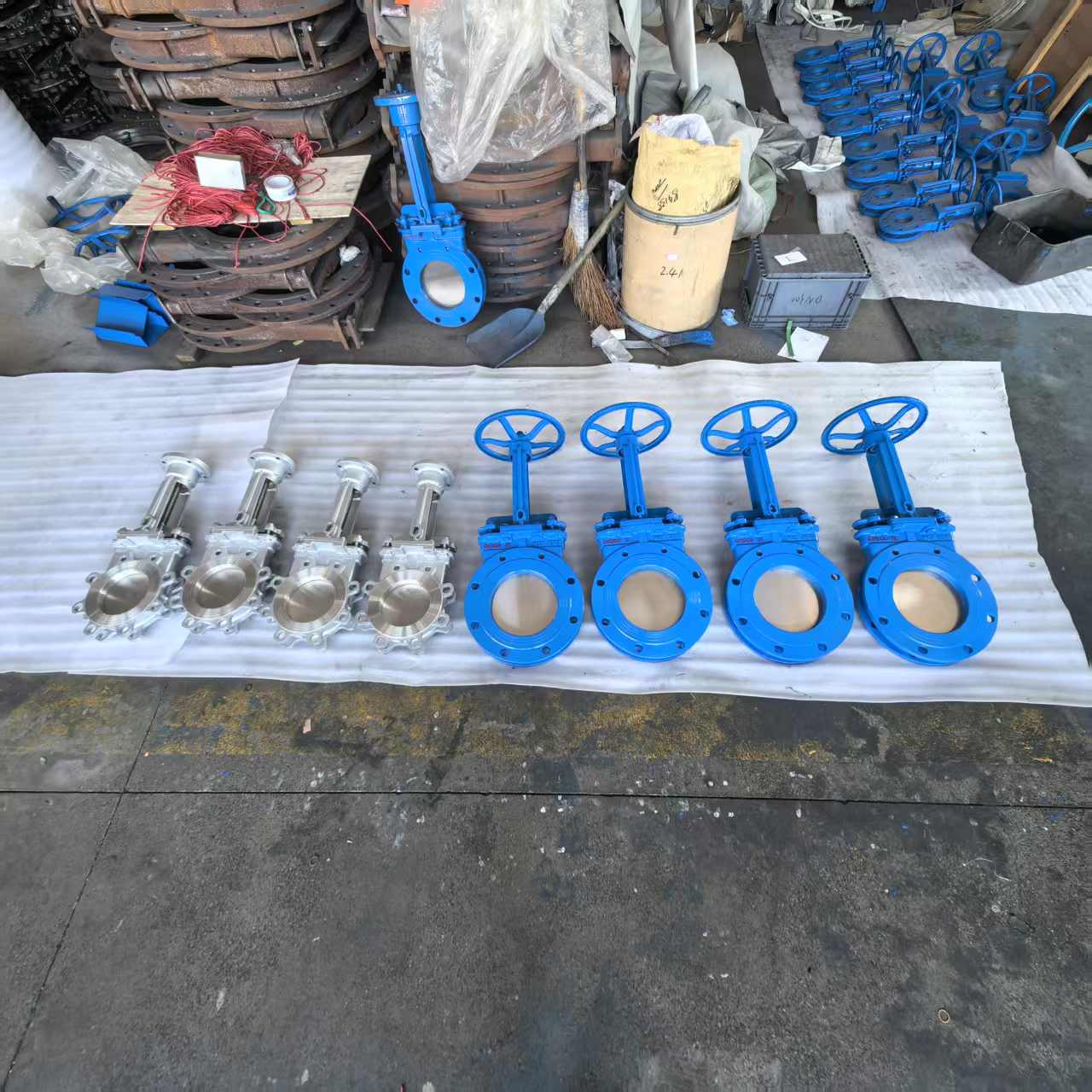

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门工作性能及安装：

手动闸板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门应用范围：

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

电站除灰——用于灰渣浆。

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门产品特点

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性

3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏

4、上密封填料采用柔性PTFE，密封可靠、操作轻便灵活

5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门技术参数：

公称压力：150Lb
公称通径： NPS 2"-20"
适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等

配套附件：安装法兰

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门主要性能规范 Key performanceindicators

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

手动闸板阀 手动方形闸板阀 手动不锈钢闸板阀 手动闸板门主要外形及连接尺寸 Profile and connection dimension 单位 Unit:mm

公称压力Nominal pressure(MPa)	公称通径Nominal through diameter（mm）	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600
