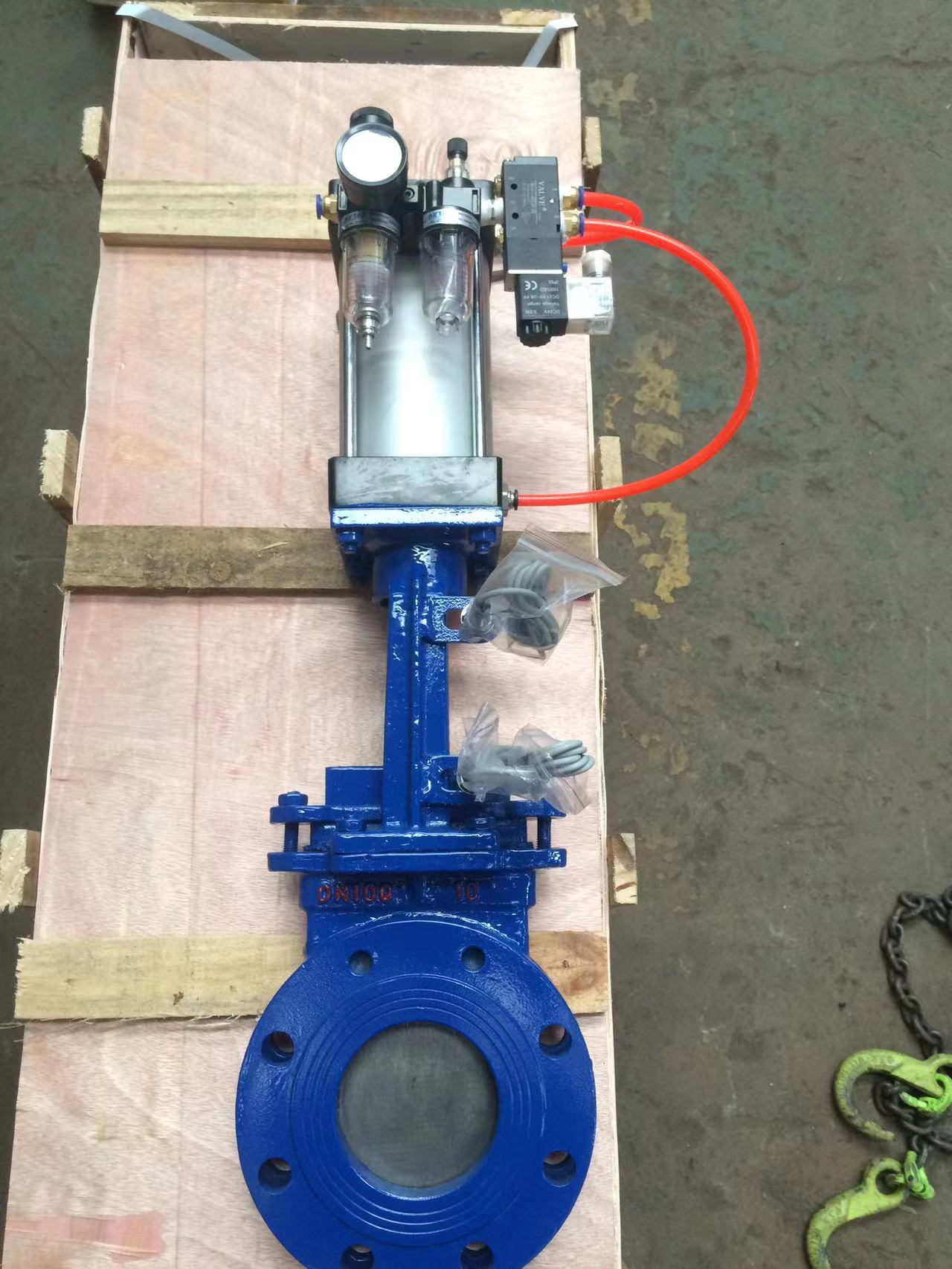

Z673H-16C气动插板门 不锈钢气动插板门 方形气动插板门概述：

通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径DN50~DN800，工作压力1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

气动插板门 不锈钢气动插板门 方形气动插板门技术范围：

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB

公称通径：DN50mm~DN2000mm NPS 2"~80"

适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）

连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20

密封形式：硬密封、软密封

泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：*（零泄漏）

配套附件：安装法兰

气动插板门 不锈钢气动插板门 方形气动插板门可选附件：

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）

2、接近开关

3、气源处理三联件（包括减压阀、过滤器、油雾器）

4、电/气阀门定位器（调节型用）

主要性能规范：

PZ673H-10C~16C	10~16	1.0~1.6	≤ 1000	纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

气动插板门 不锈钢气动插板门 方形气动插板门主要零部件材料

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

主要特点：

PZ673H气动刀型闸阀又称插板阀，刀型浆液阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面

气动插板门 不锈钢气动插板门 方形气动插板门主要外形连接尺寸：

50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30
