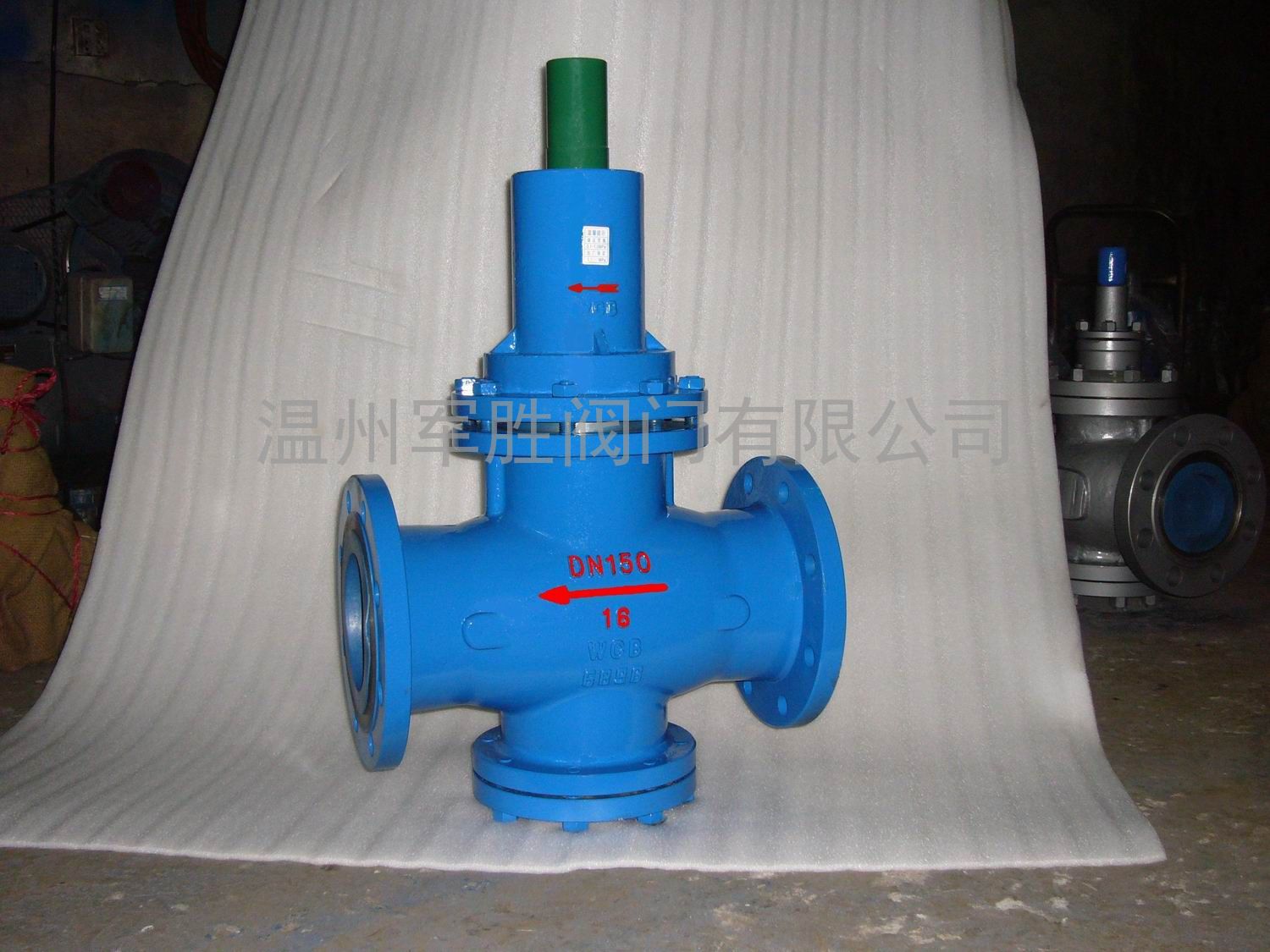

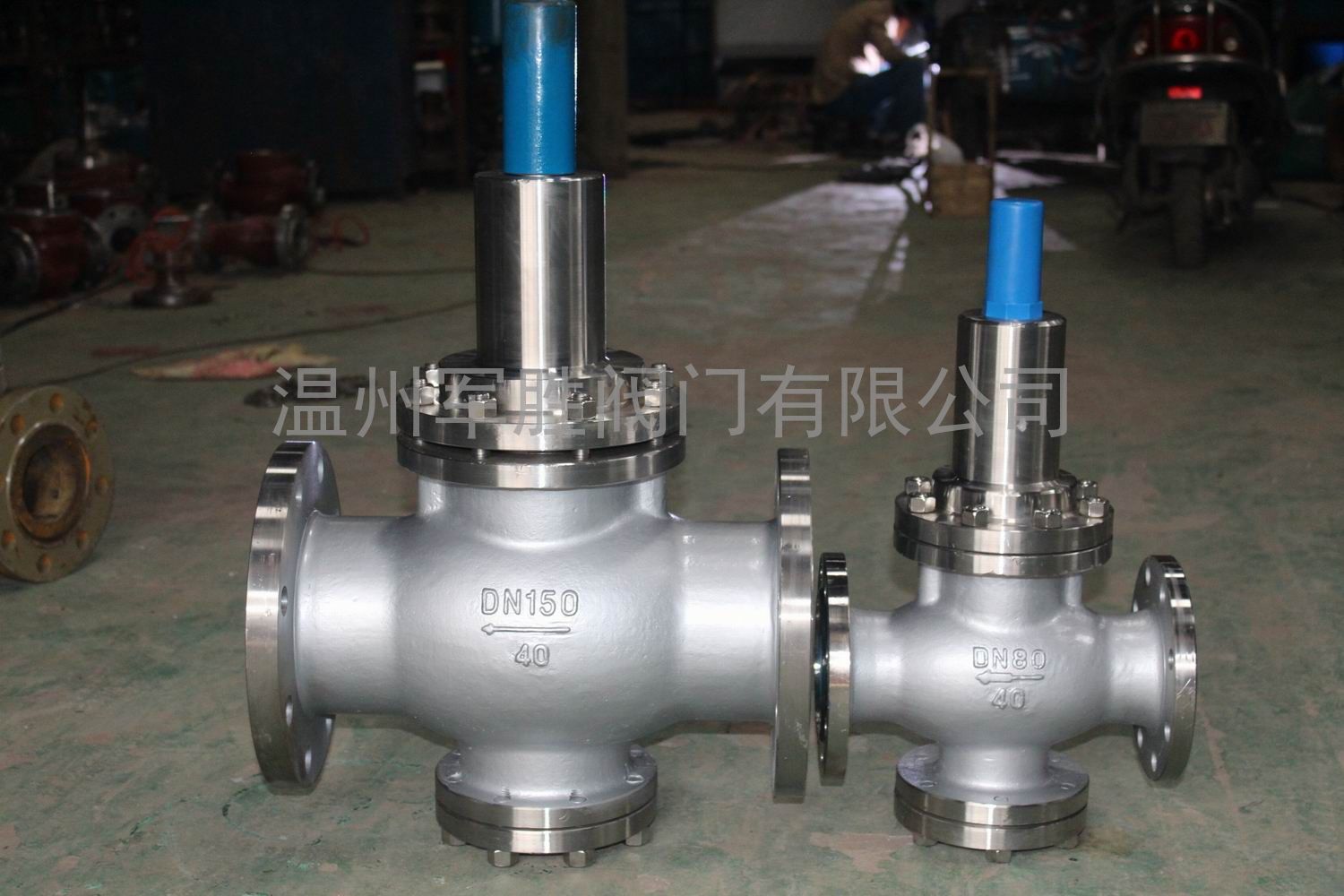

Y42X活塞式水用减压阀适用于民用建筑给水系统、热水系统、消防给水系统，还可用于工业和矿山的给水工程簧。适用于工温度0℃～80℃的水管路上及高层建筑的冷热水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工作造价。

 本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

选用

1.减压阀的进口压力波动应控制在进口压力给定值的80-105，如超过该范围水管减压阀的性能会受影响。

2.通常水用减压阀的阀后压力Pc 应小于阀前压力的0.5 倍即Pc<0.5P1。弹簧活塞式减压阀的每一档弹簧只在一定的出口压力范围内适用超出范围应更换弹簧。
3.在介质工作温度比较高的场合般选用先导式活塞式减压阀或先导式波纹管减压阀。
4.介质为空气或水液体的场合一般宜选用直接作用薄膜式水减压阀或先导式薄膜式减压阀。
5.介质为蒸汽的场合宜选用先导活塞式减压阀或波纹管式减压阀。
6.为了操作、调整和维修的方便减压阀一般应安装在水平管道上。

技术参数



公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃





零件材料

零件名称	零件材料
阀体 阀盖 底盖	C
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞式	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

流量系数

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500



连接尺寸

Y42X薄膜式减压阀	外 形 尺 寸
DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465
